fusion360设计

fusion 360齿轮和齿条

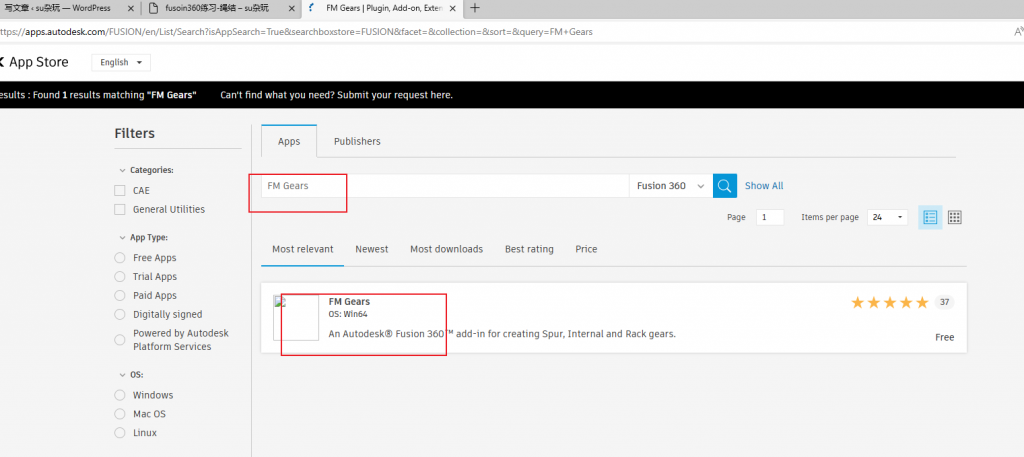

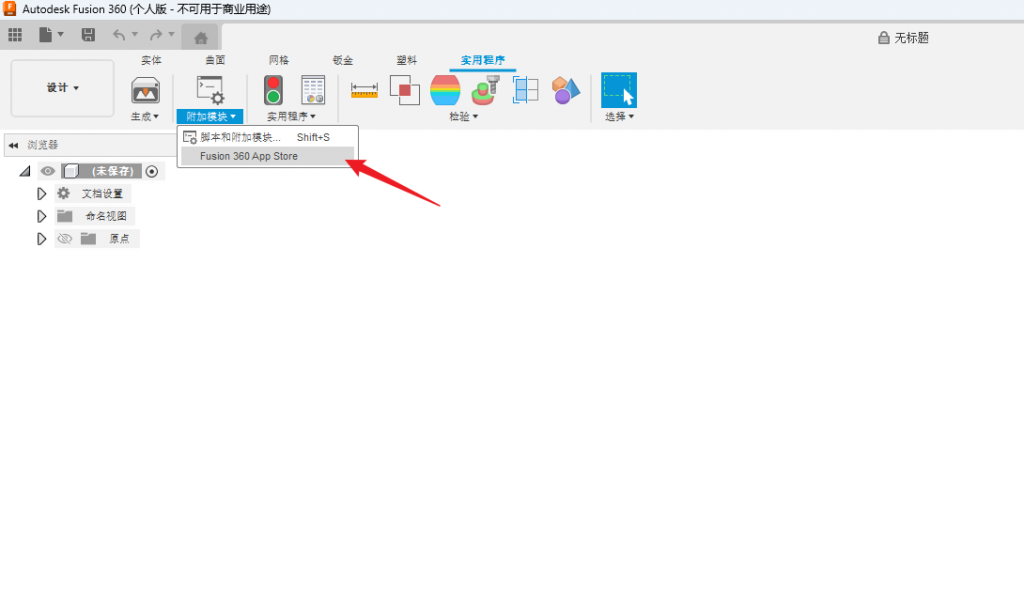

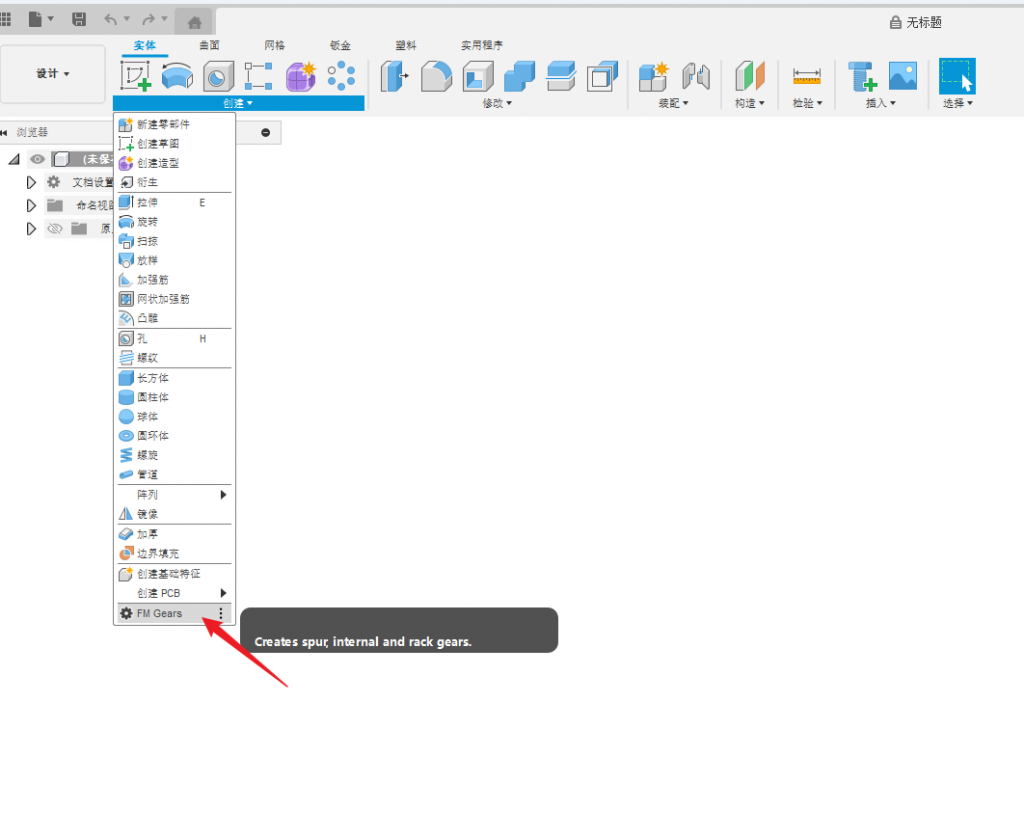

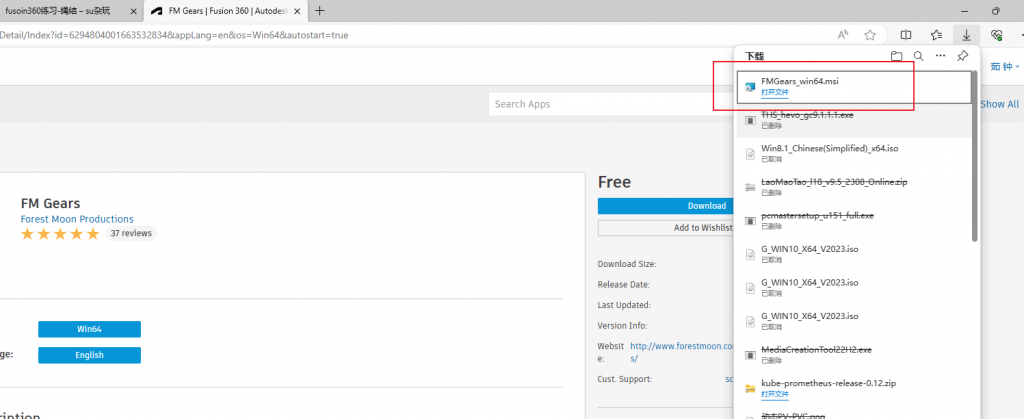

先装一个工具 FM

下载好，双击安装就行。

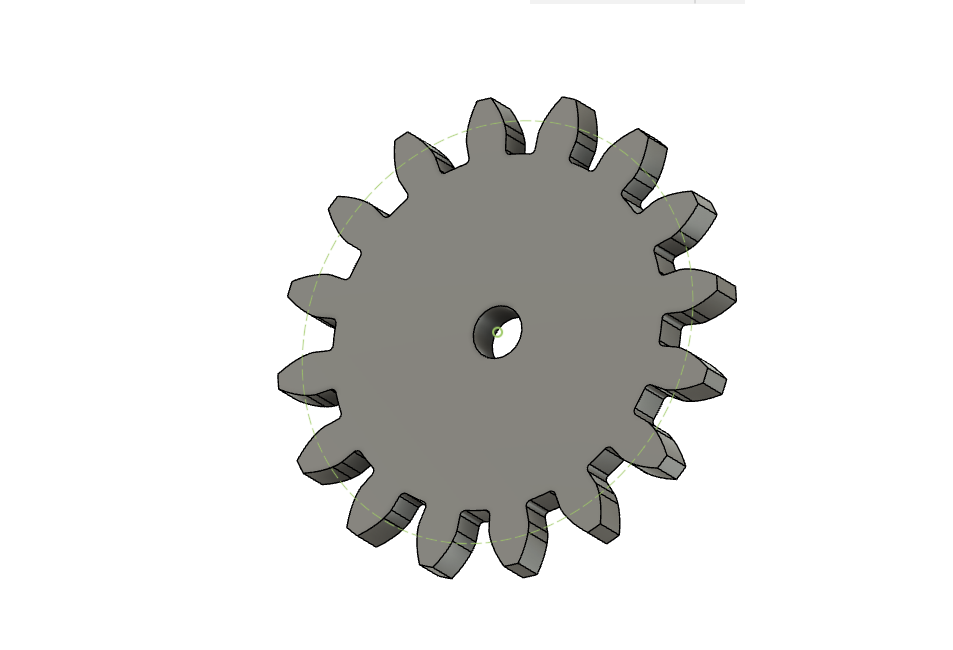

创建齿轮

主要是参数设置：
Hole Diameter : 中间孔的直径大小，这里是4mm
Pitch Diameter: 圆直径是32.00 mm（上图中紫色圆）, 这不可设置，是自动算出来的： Pitch Diameter=Module(模数） x Number of Teeth(齿数)
Pressure Angle： 压力角，20就行，也可以用其他的
Module： 模数，有1，1.5， 2 ，2.5等，可以百度查，值越小，齿越小。
Number of Teeth： 齿数
Root Fillet Radius: 齿根圆的直径，上图绿色部分
Clearance: 啮合的余量，如果是0，说明2个齿之间没间隙，经验值是0.15 mm
Gear Thickness: 齿轮的厚度

可以先配置下，生成一个齿轮看下，测量下各部位的尺寸，请知道各参数的意思 。

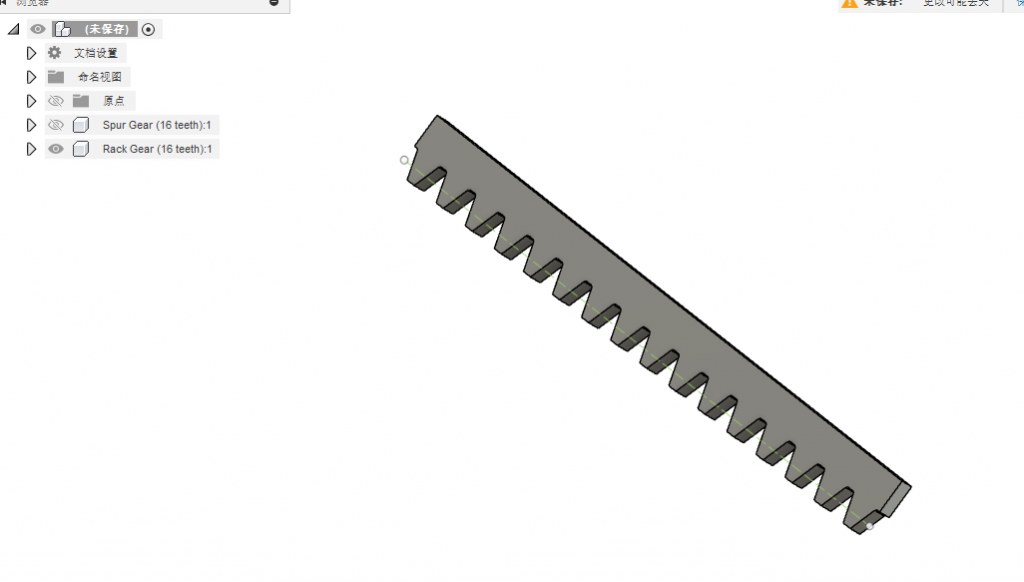

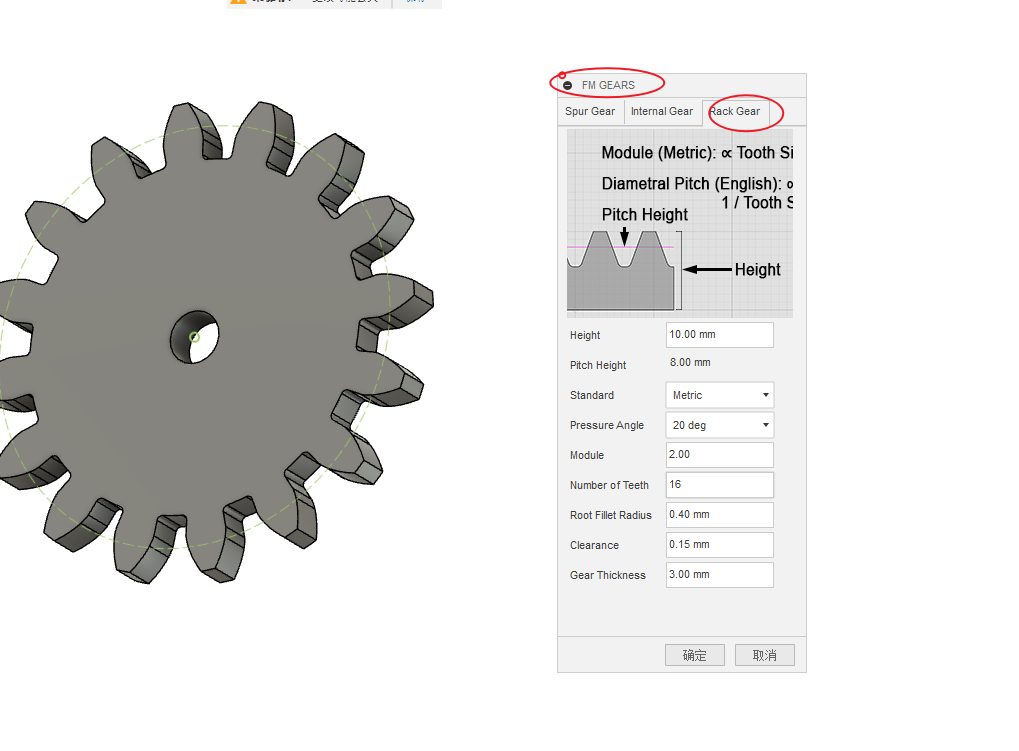

齿条

参数和上面一样，要设置的就是Height

啮合位置

注意齿轮有个绿色线的圆 和齿条有一条绿色的直线， 直线与圆相切，就是它们的啮合位置。

通过移动把它们啮合就行。

fusion360设计 我的CNC

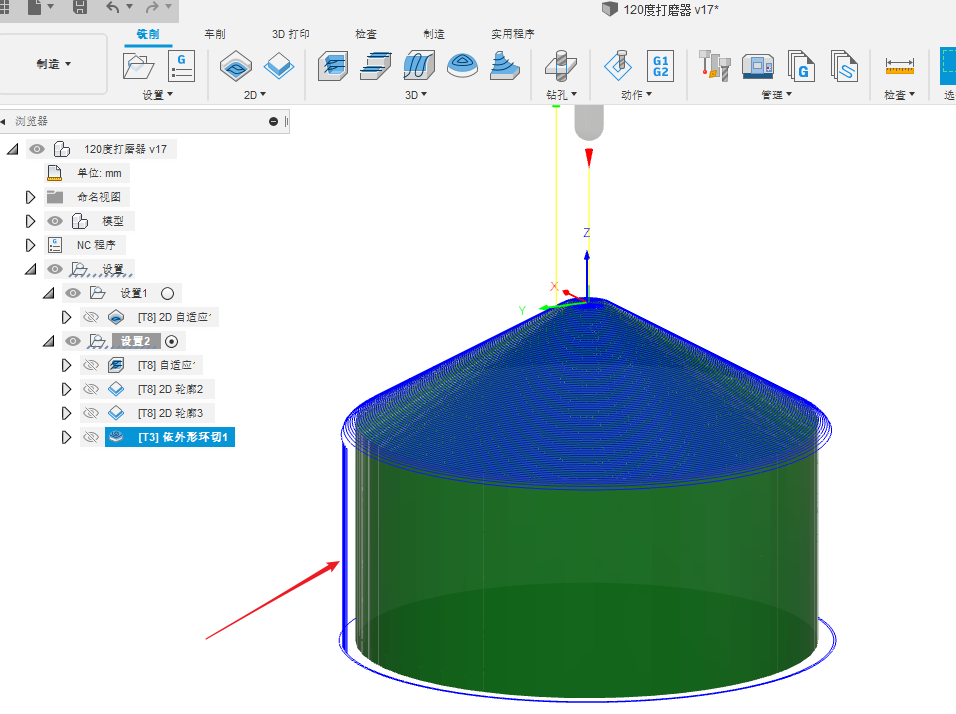

CNC加工木材经验总结

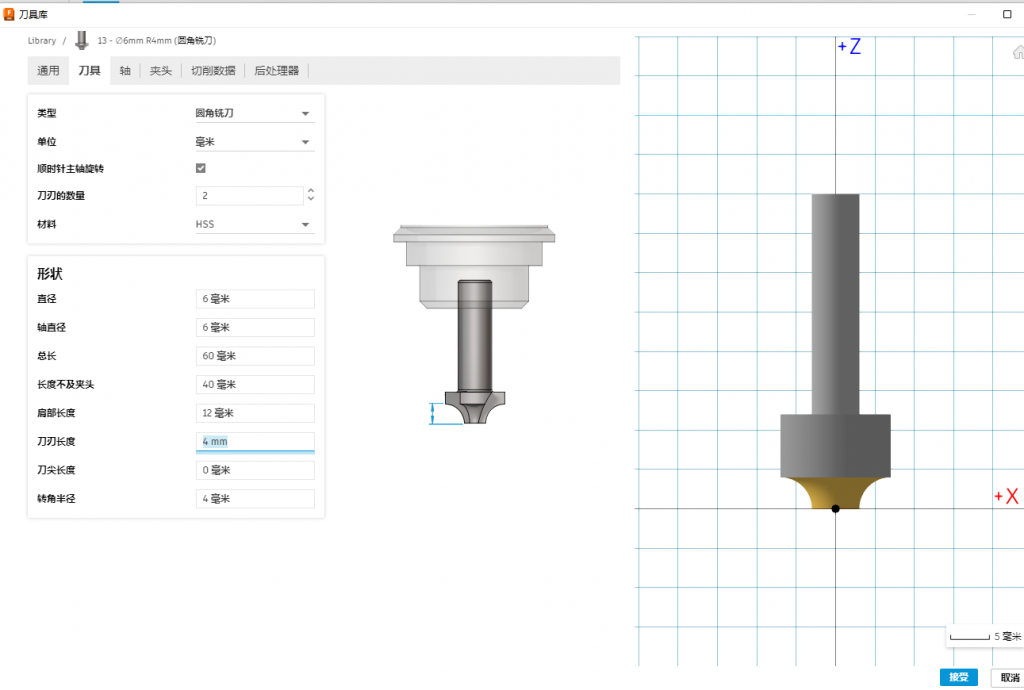

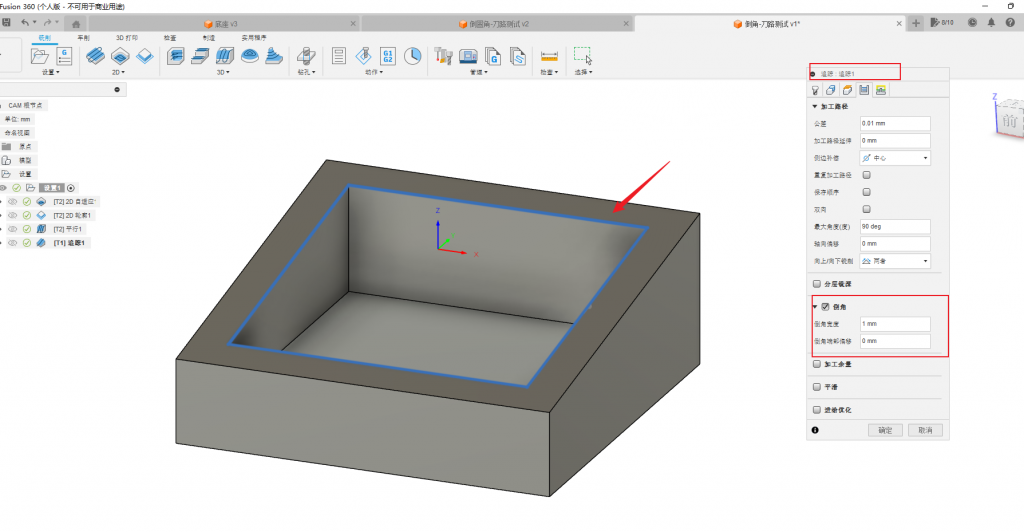

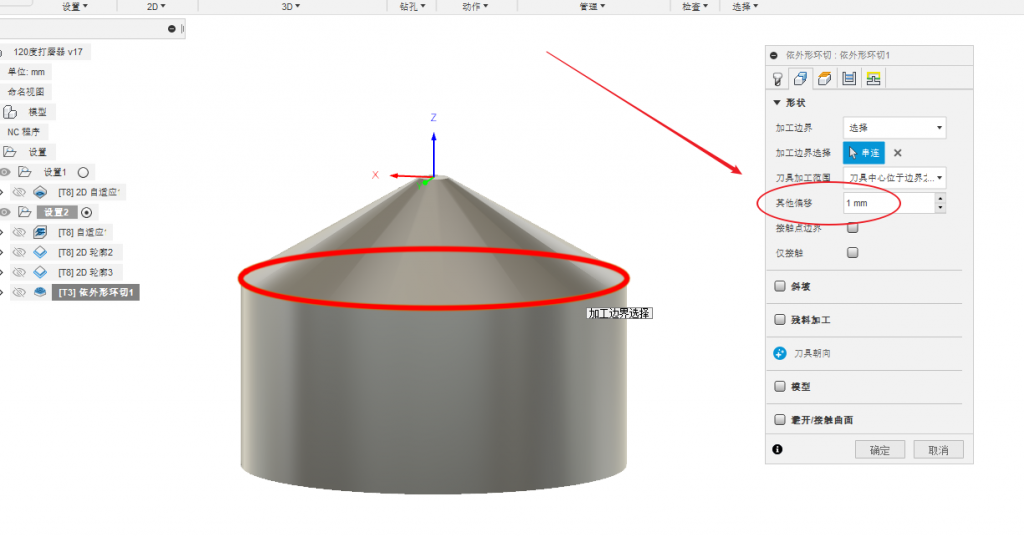

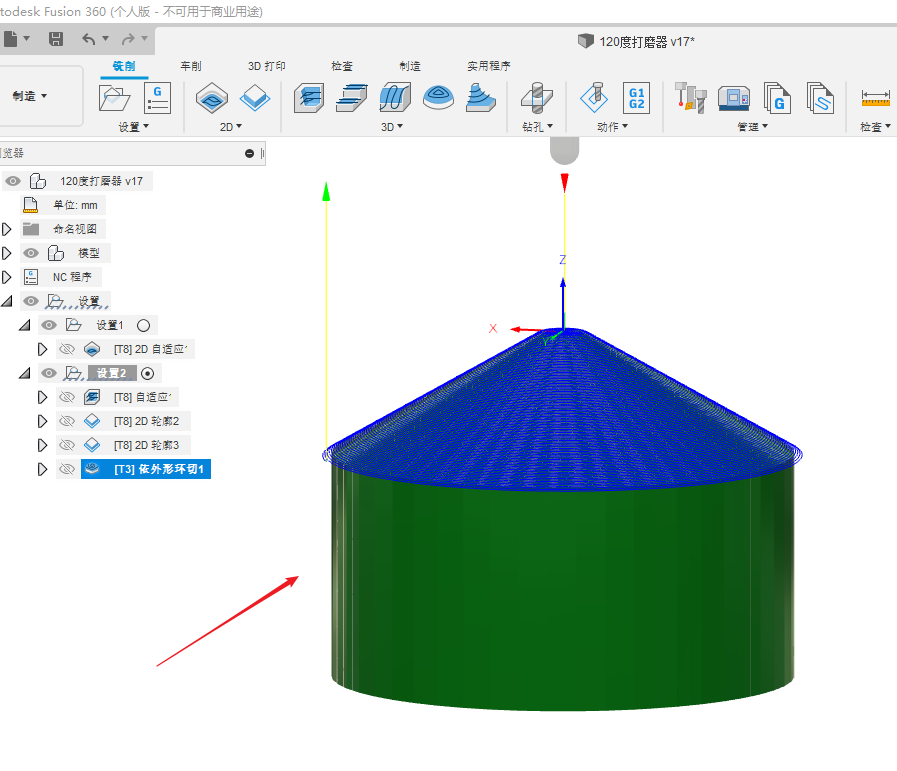

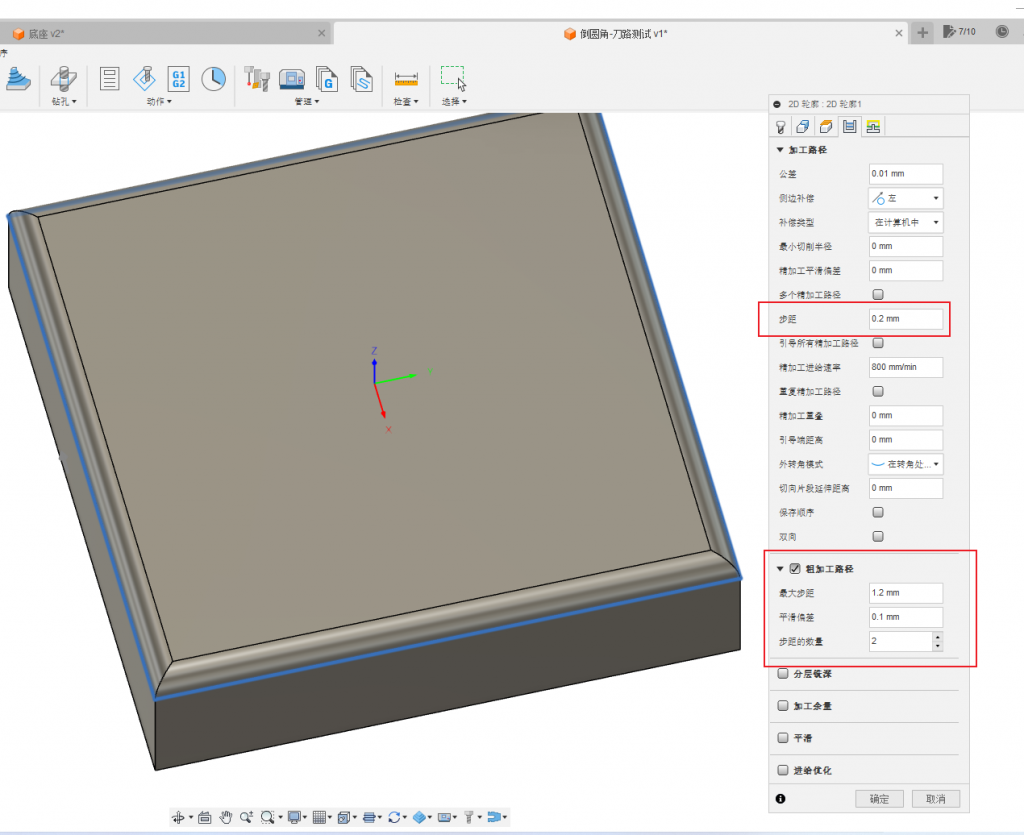

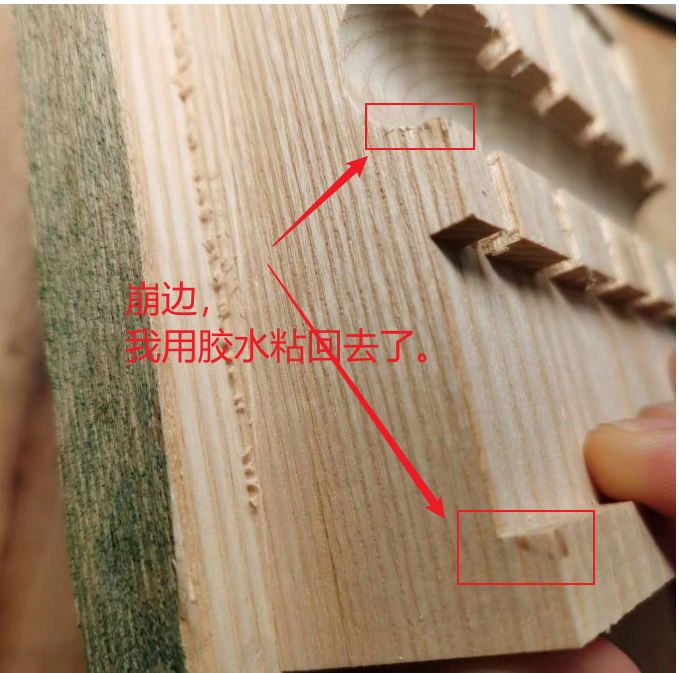

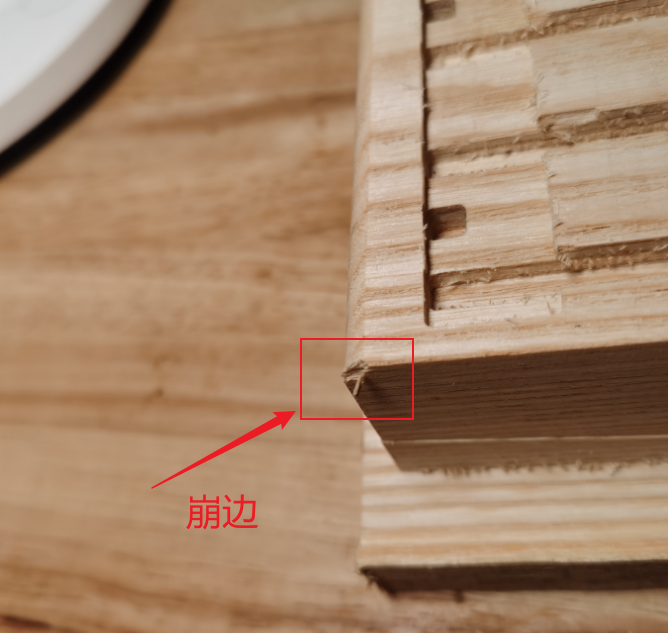

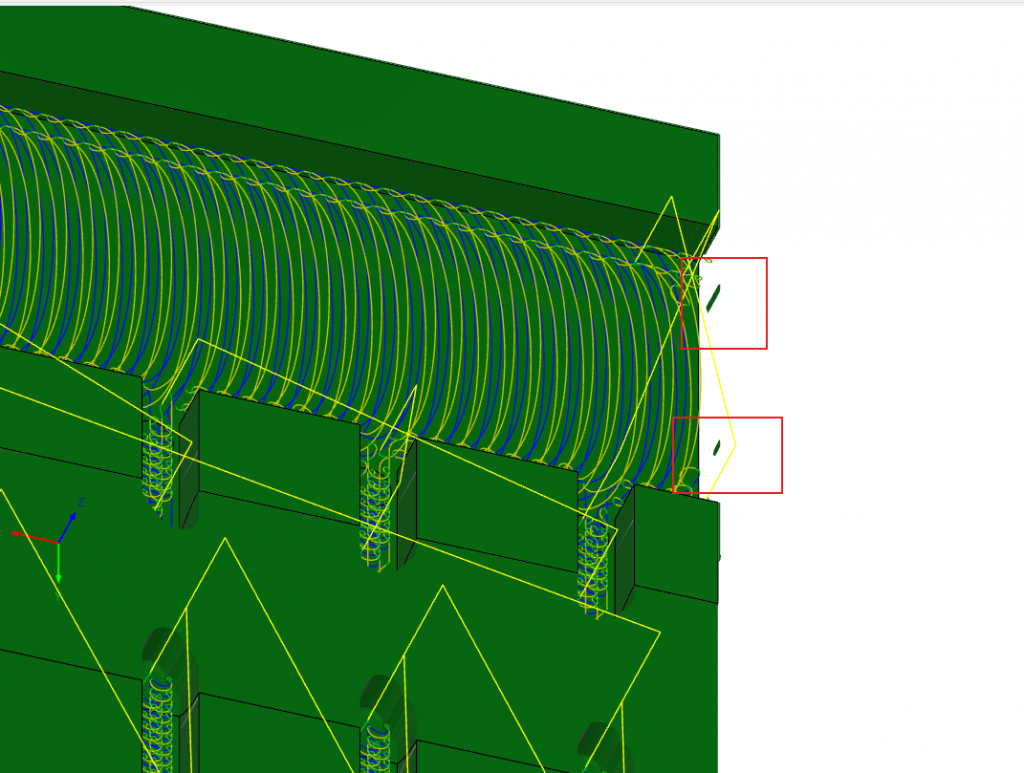

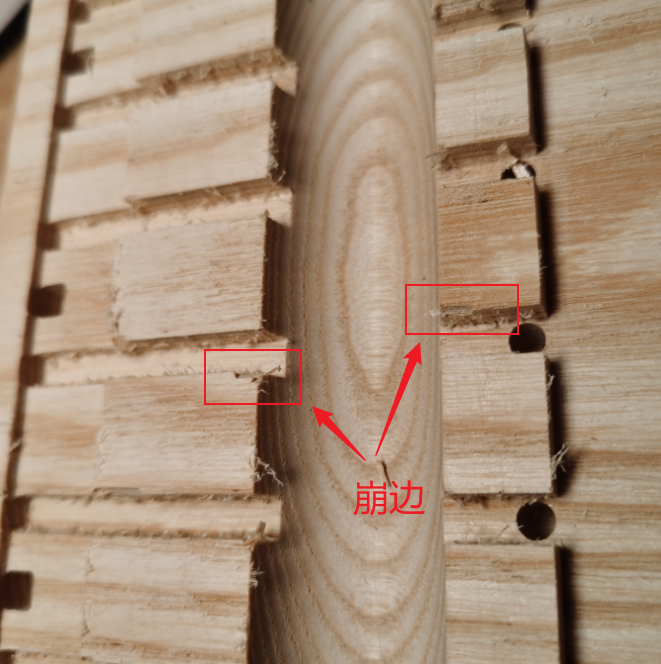

1 . 加工木材时出现崩边

20230624 这种崩边，当前没想到好办法。

可以先铣横方向，再铣竖方向。所以要一开始就要考虑加工时木材的摆放。

这种的解决方法，也可以先铣横方向，再铣竖方向，即先加工槽，最后再加工轮廓。

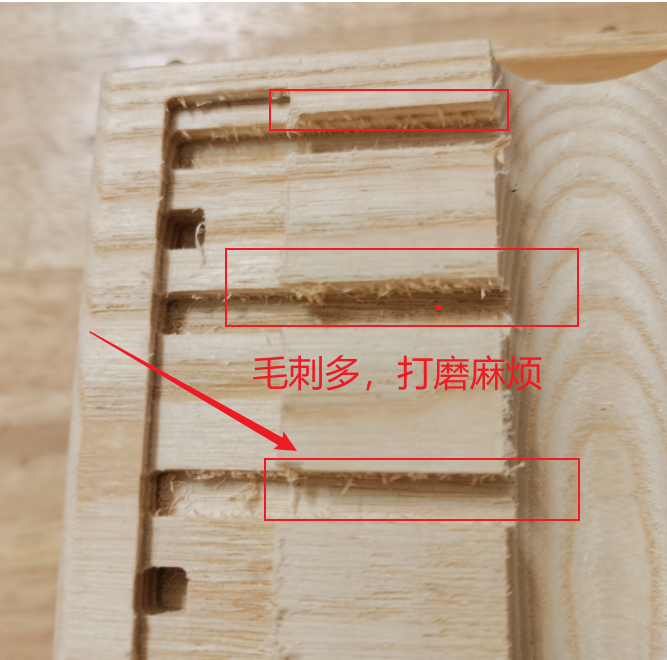

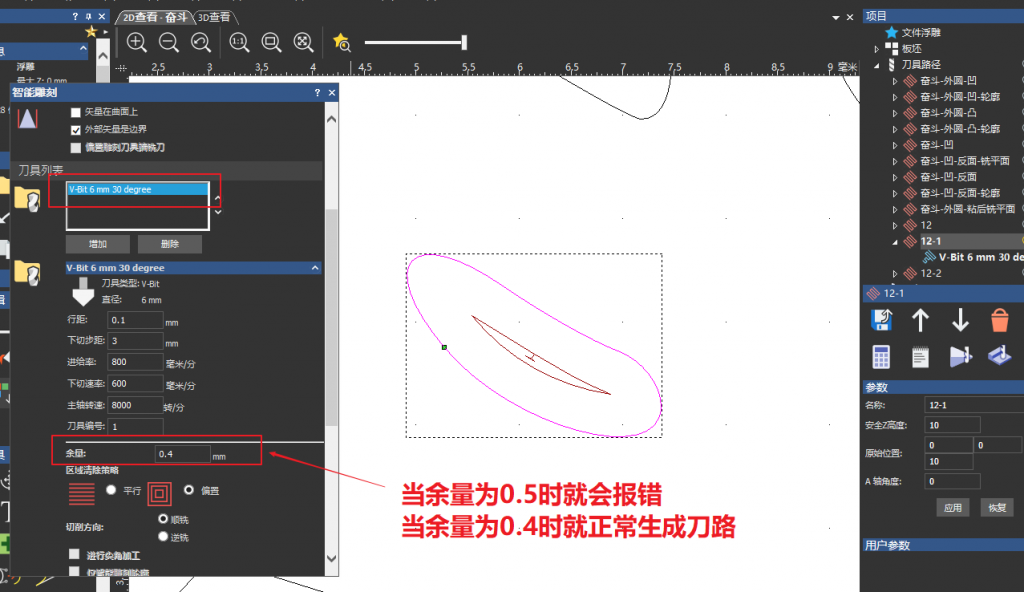

2. 有毛刺

加工留有余量0.1mm，顺时针铣0.05mm，逆时针再铣0.05mm

我的CNC

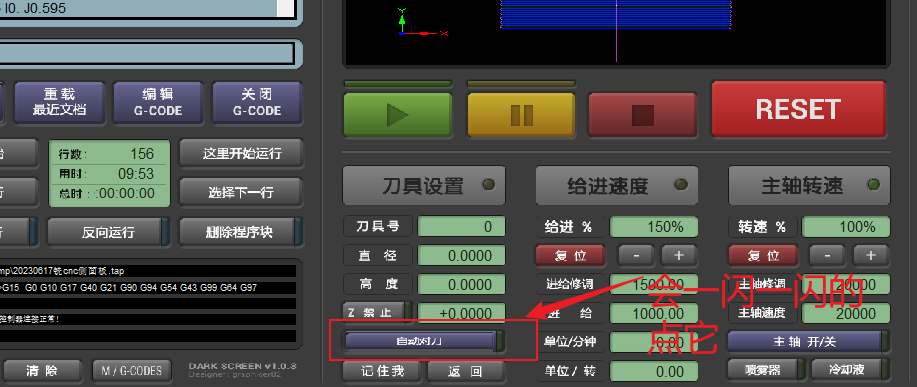

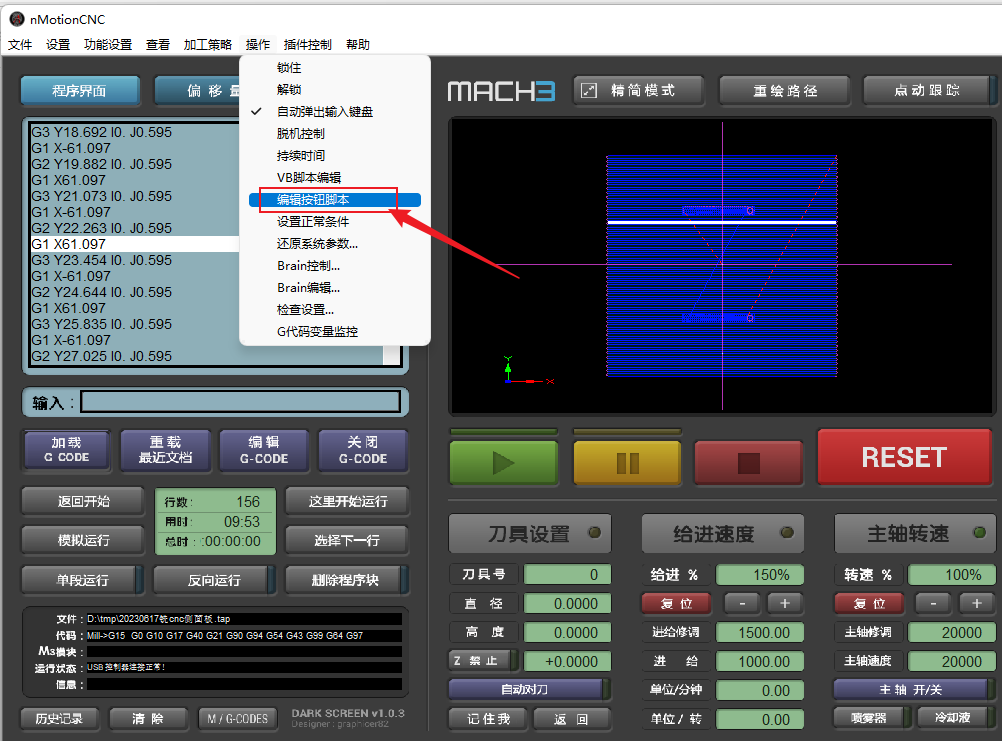

mach3自动对刀代码

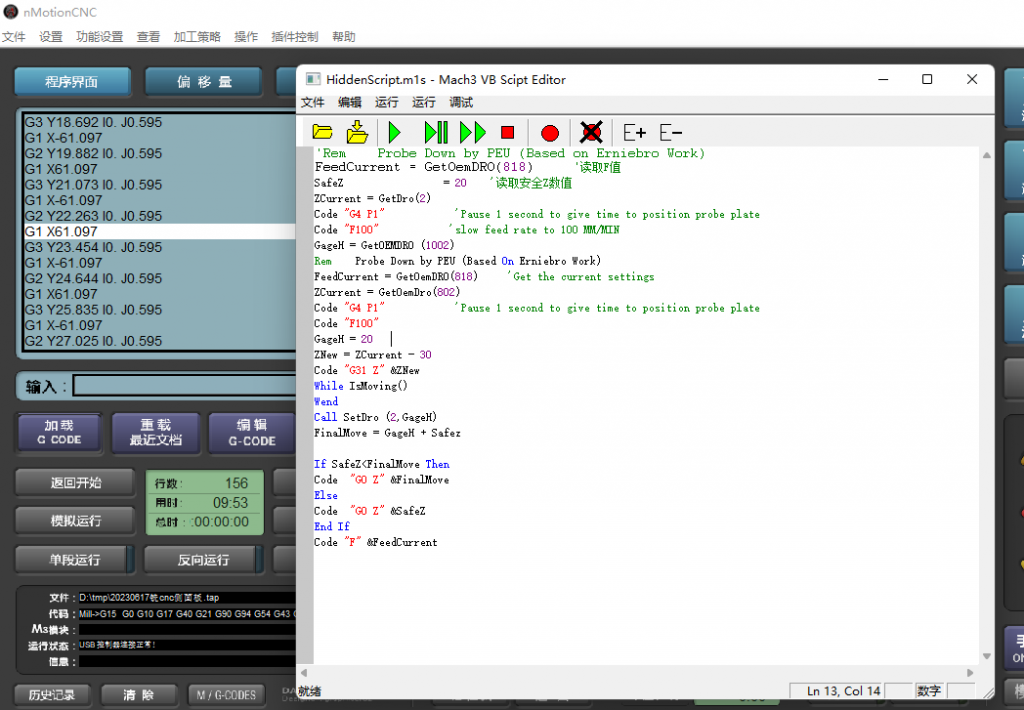

拷贝正面代码到编辑窗口


'Rem    Probe Down by PEU (Based on Erniebro Work)
FeedCurrent = GetOemDRO(818)     '读取F值
SafeZ                 = 20    '读取安全Z数值
ZCurrent = GetDro(2)
Code "G4 P1"            'Pause 1 second to give time to position probe plate
Code "F100"            'slow feed rate to 100 MM/MIN
GageH = GetOEMDRO (1002)
Rem    Probe Down by PEU (Based on Erniebro Work)
FeedCurrent = GetOemDRO(818)     'Get the current settings
ZCurrent = GetOemDro(802)
Code "G4 P1"            'Pause 1 second to give time to position probe plate
Code "F100"            'slow feed rate to 100 MM/MIN
GageH = 20   '对刀块的高度
ZNew = ZCurrent - 30        '对刀时，Z最多下降30mm
Code "G31 Z" &ZNew
While IsMoving()
Wend
Call SetDro (2,GageH)
FinalMove = GageH + Safez    'Z轴: 对刀块高度+安全高度，总共升40mm

If SafeZ<FinalMove Then
Code  "G0 Z" &FinalMove
Else
Code  "G0 Z" &SafeZ        '退回到安全z
End if
Code "F" &FeedCurrent          'restore starting feed rate

注： 拷贝后，把中文注释去掉

保存，关闭窗口

完

我的CNC

mach3配置

电脑挂了，重启系统后，要重新配置下mach3

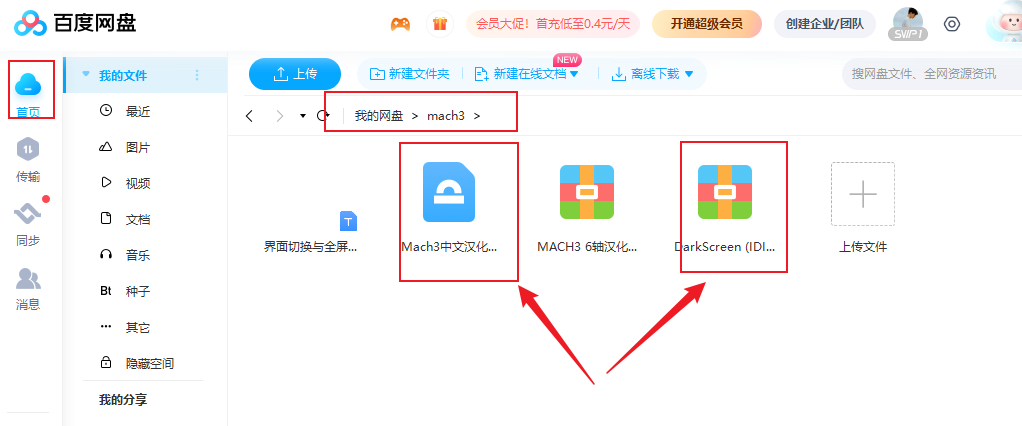

下载（到自己的百度网盘）

Mach3中文汉化安装V3.043.66.exe — 注意要安装这个版本，安装其他版本，后面加载代码就会报错。

DarkScreen (IDIM Modified).zip –这个是界面

界面切换与全屏使用说明.txt

配置

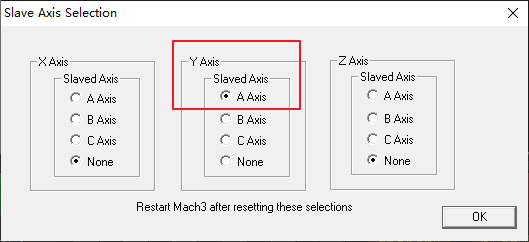

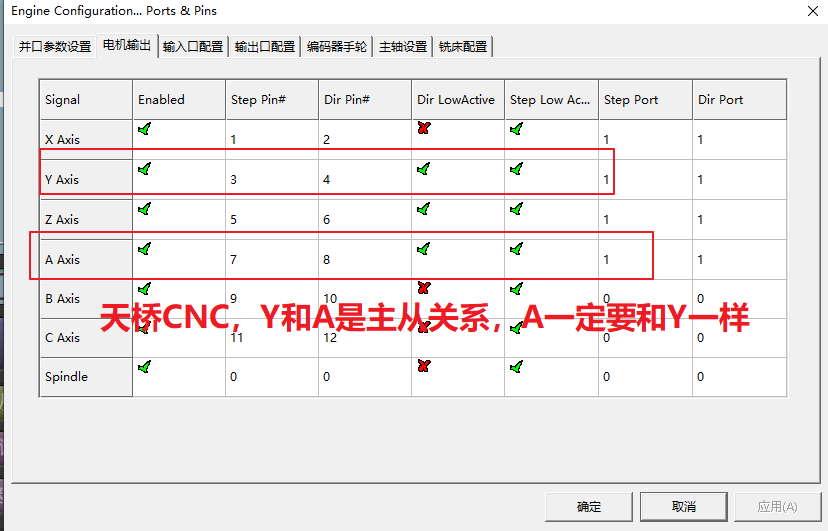

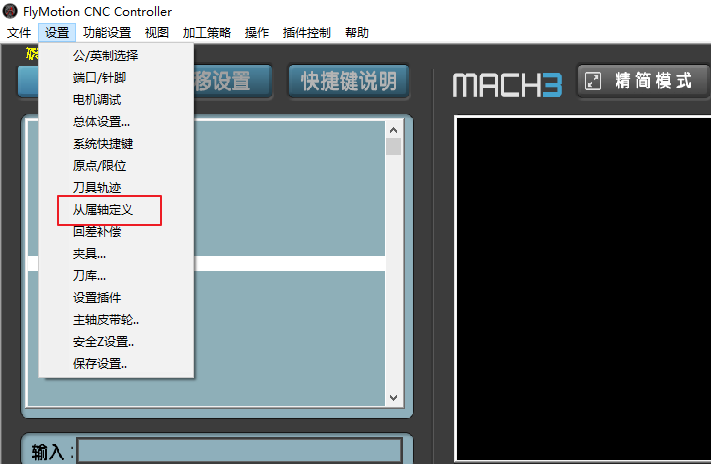

1 . 我的CNC是天桥设置，A轴要设置成Y的从

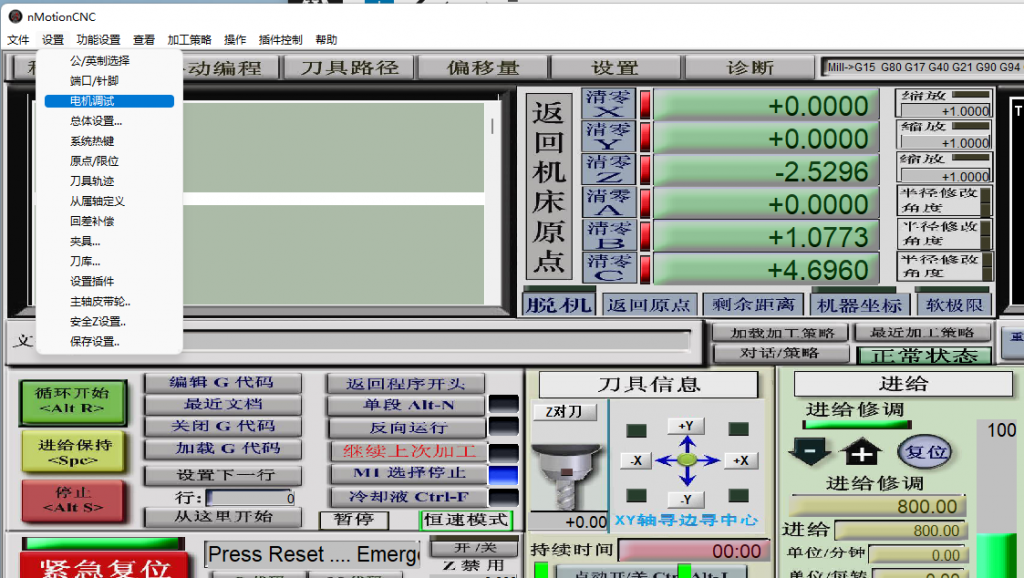

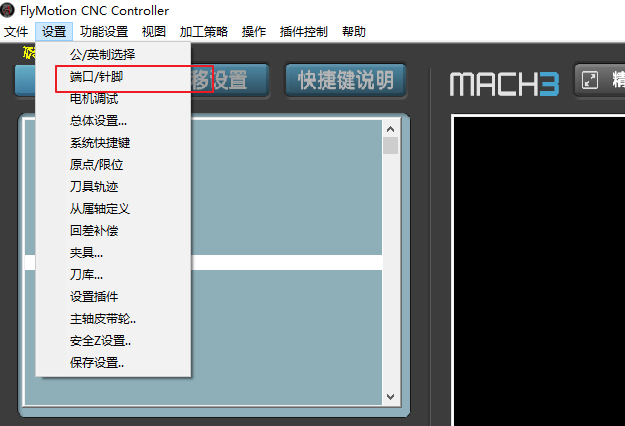

2.设置电机方向，

先设置Z轴，熟悉后再设置X轴，最后设置Y轴。

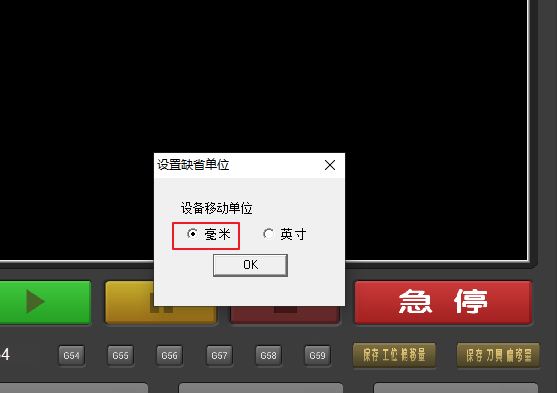

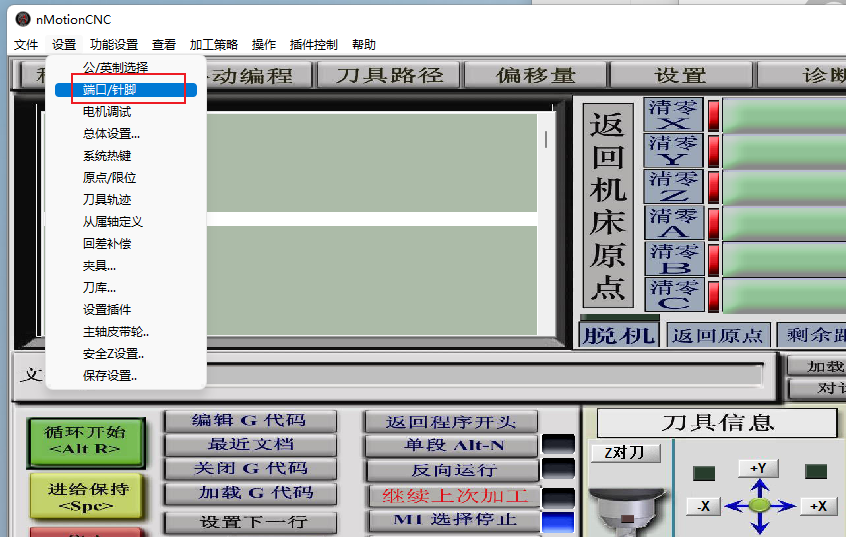

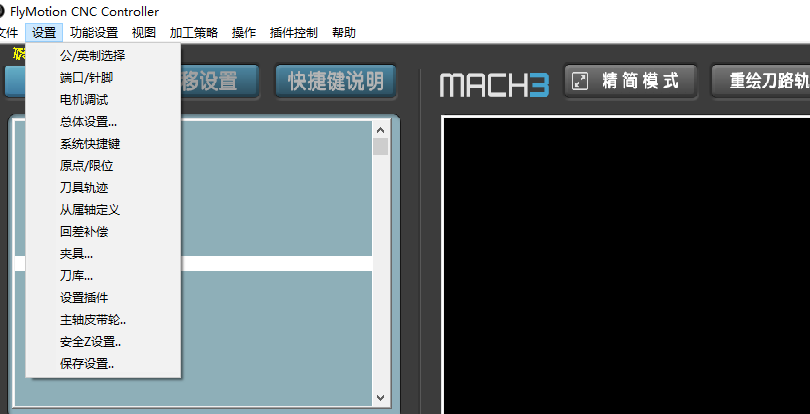

3. 设置单位

选择 公/英制选择

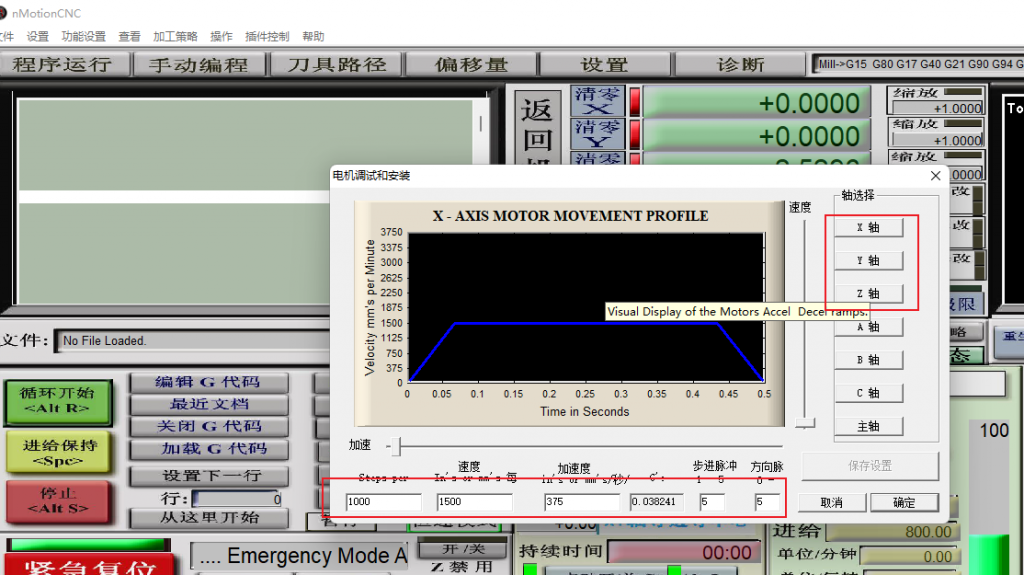

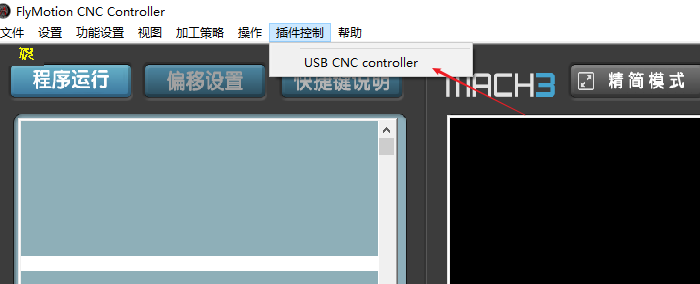

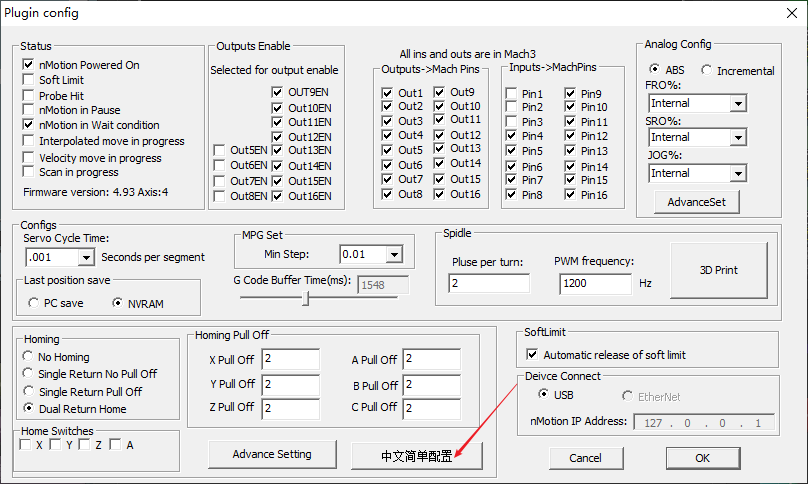

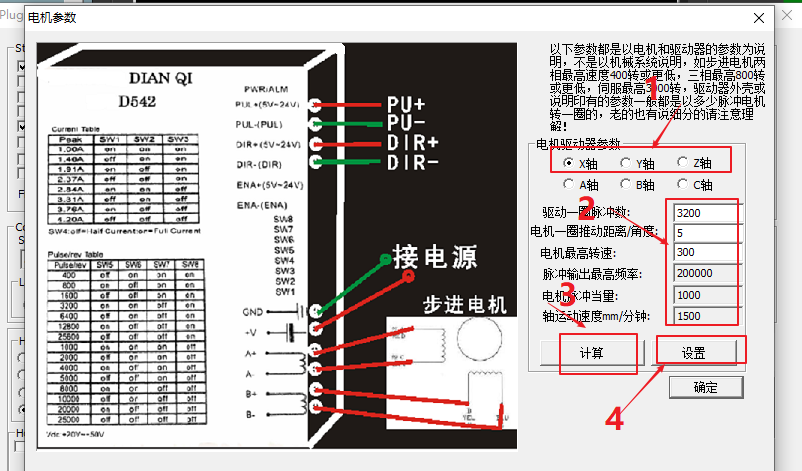

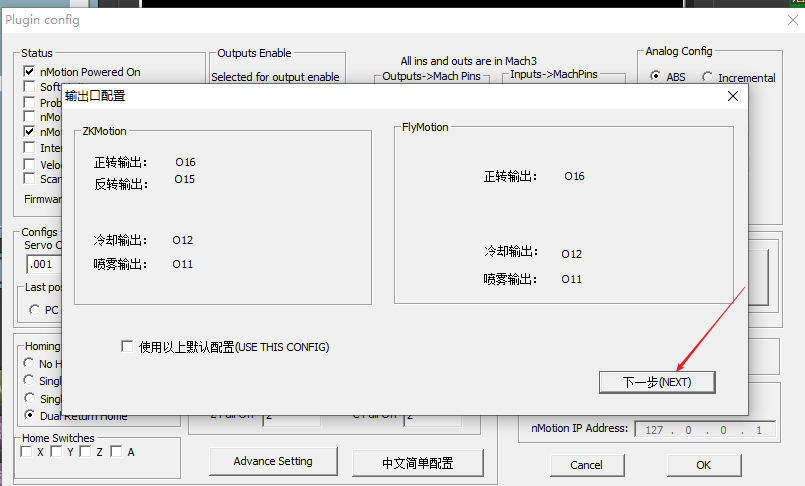

4.设置电机速度，和驱动的拔码的一致

注意：我的X Y轴是1605， Z轴是1604， “电机一圈推动距离/角度” 要配置对。 我现在的X Y Z A拔码开关设置脉冲为5000了。

1605 — “电机一圈推动距离/角度” 配置 5

1605 — “电机一圈推动距离/角度” 配置 4

配置好后，可以检查 下

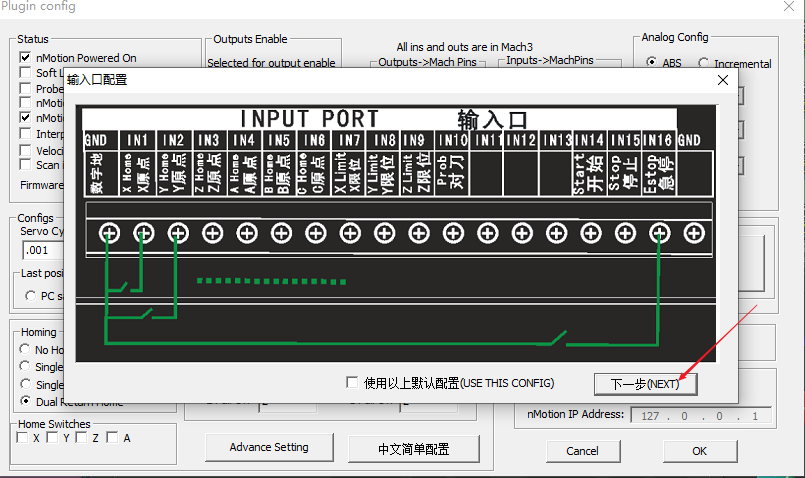

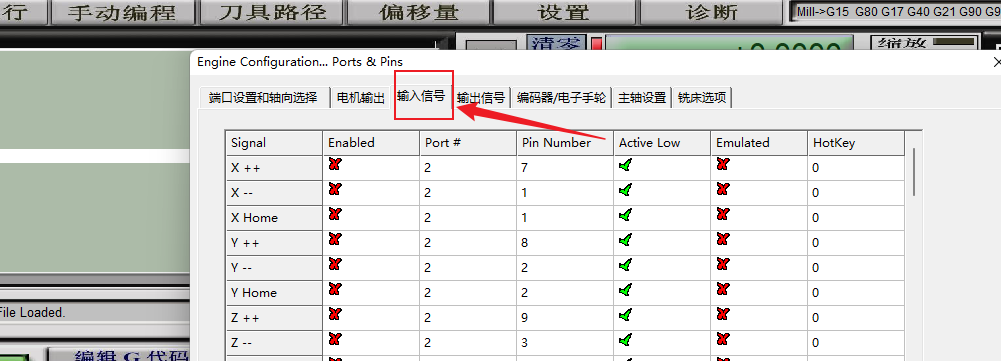

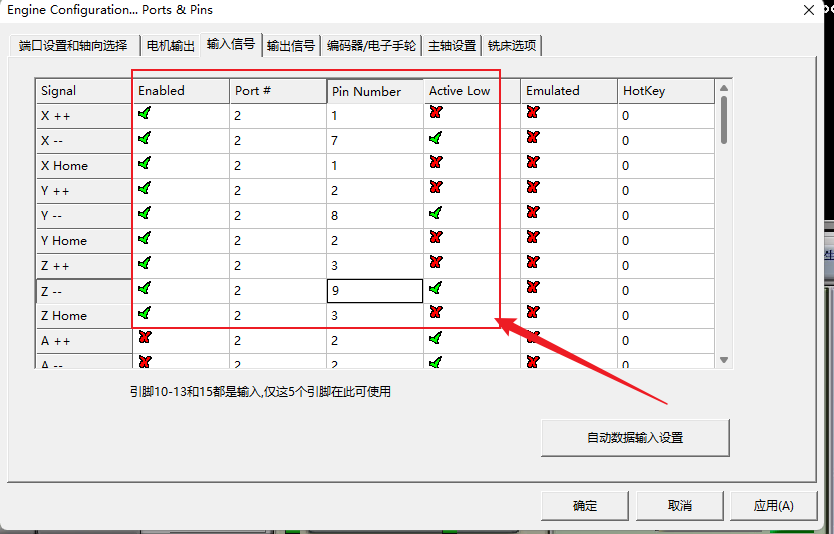

5. 限位设置

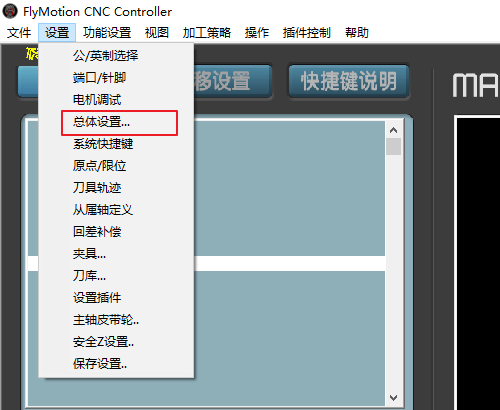

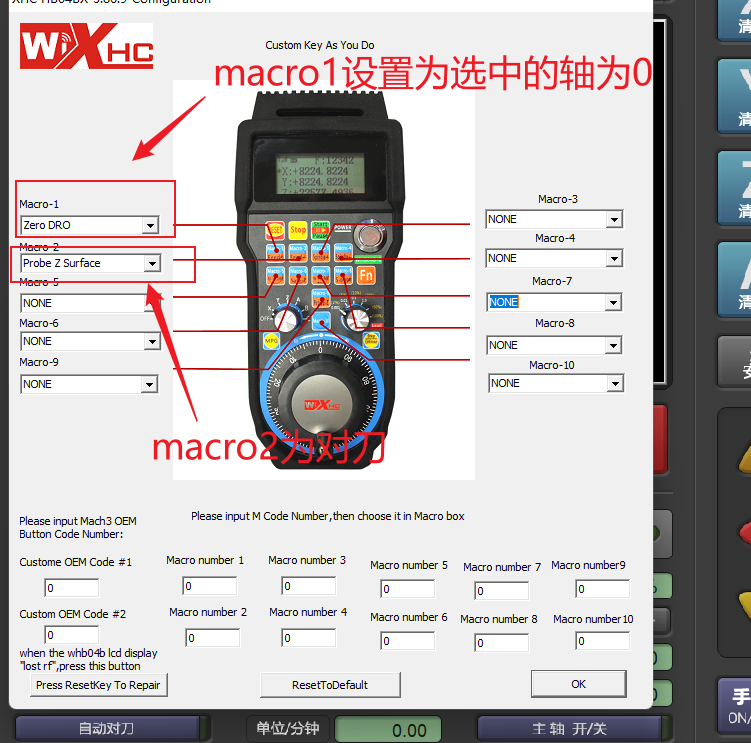

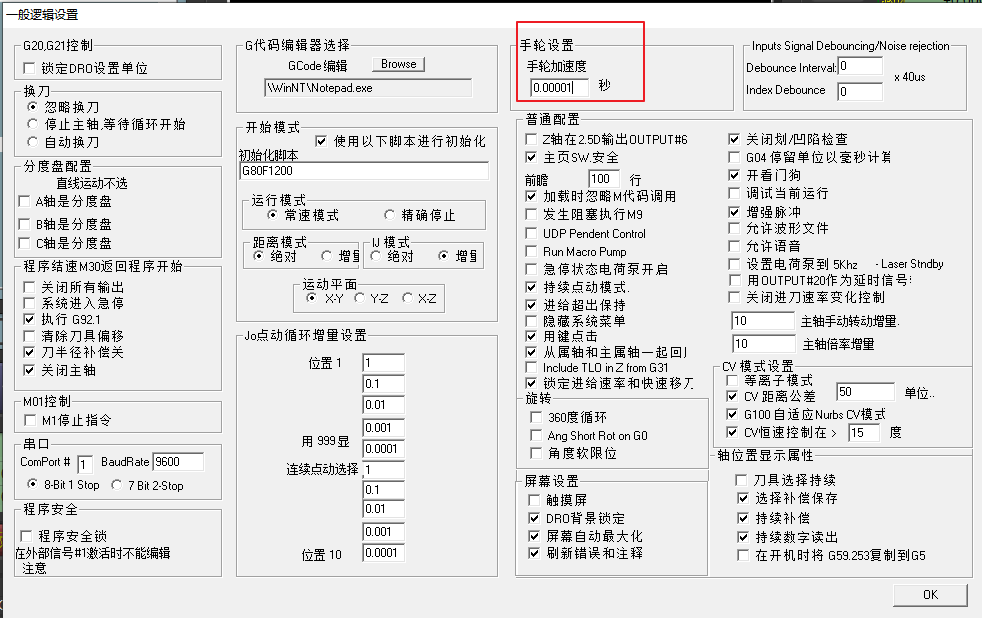

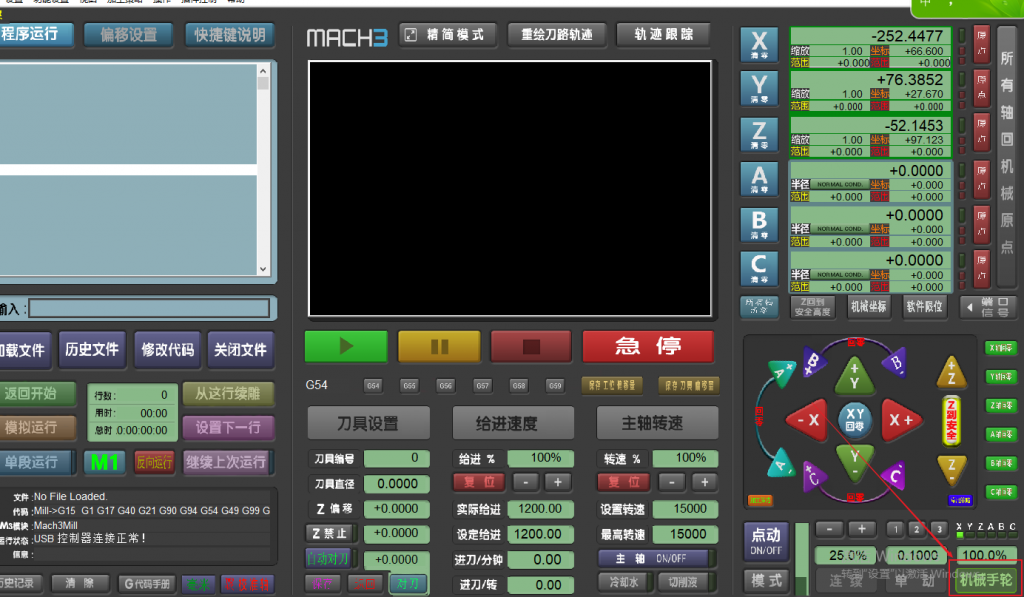

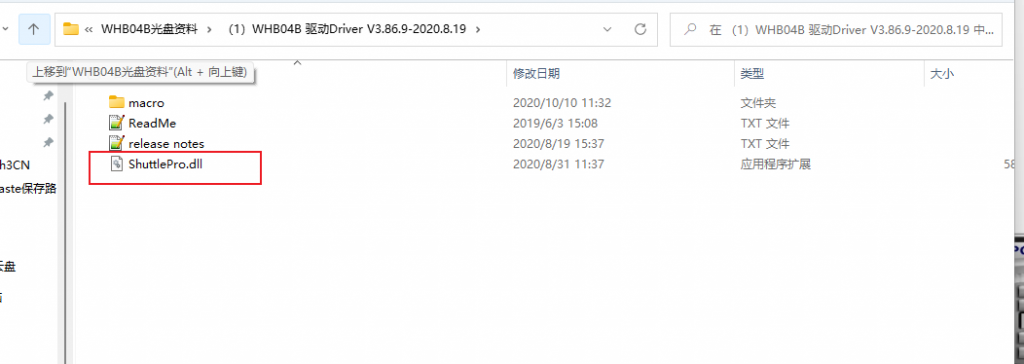

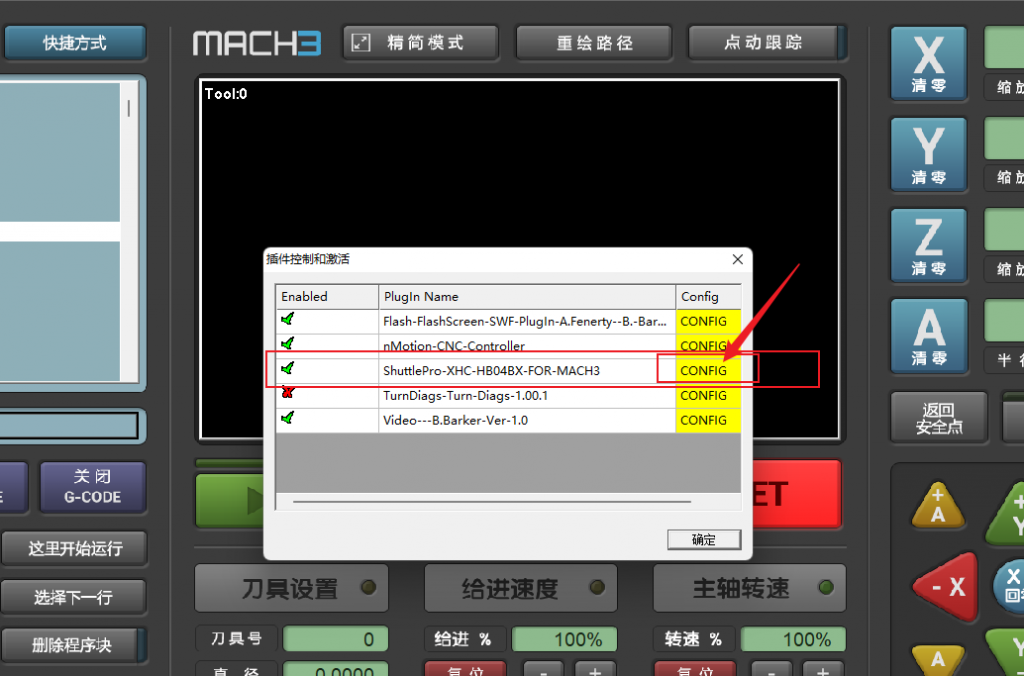

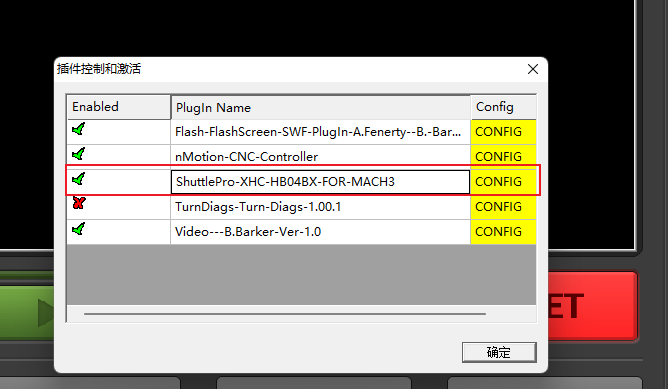

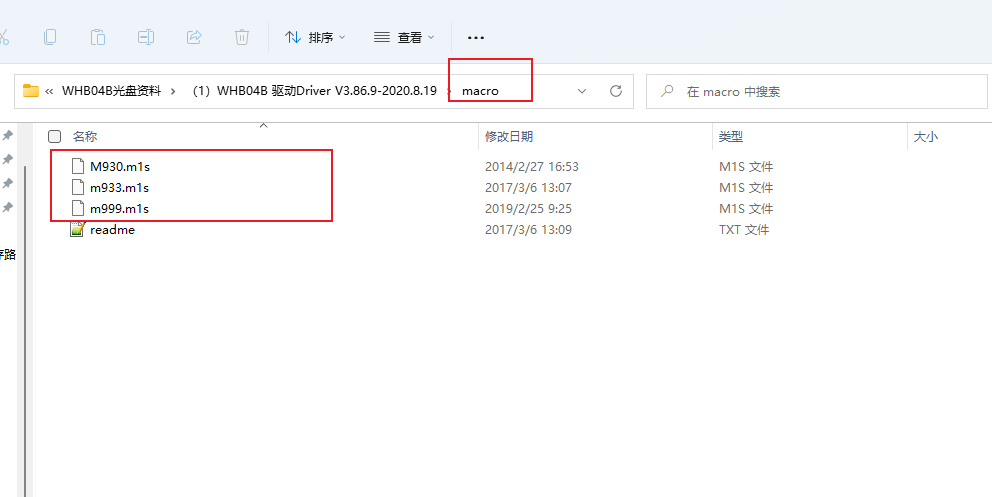

6. 手轮设置，这块不正确，后面再看。

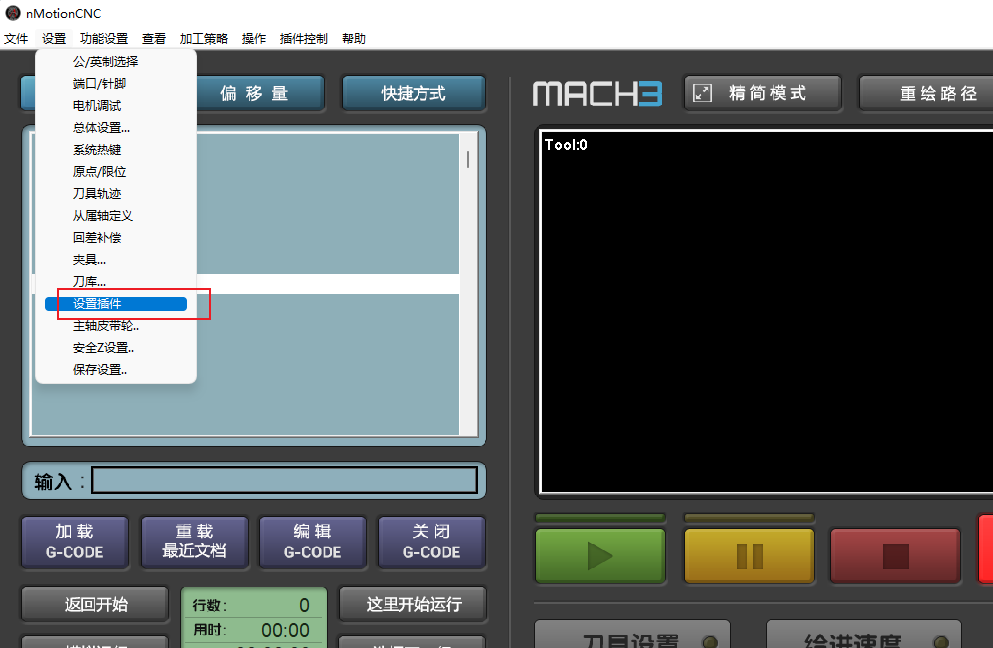

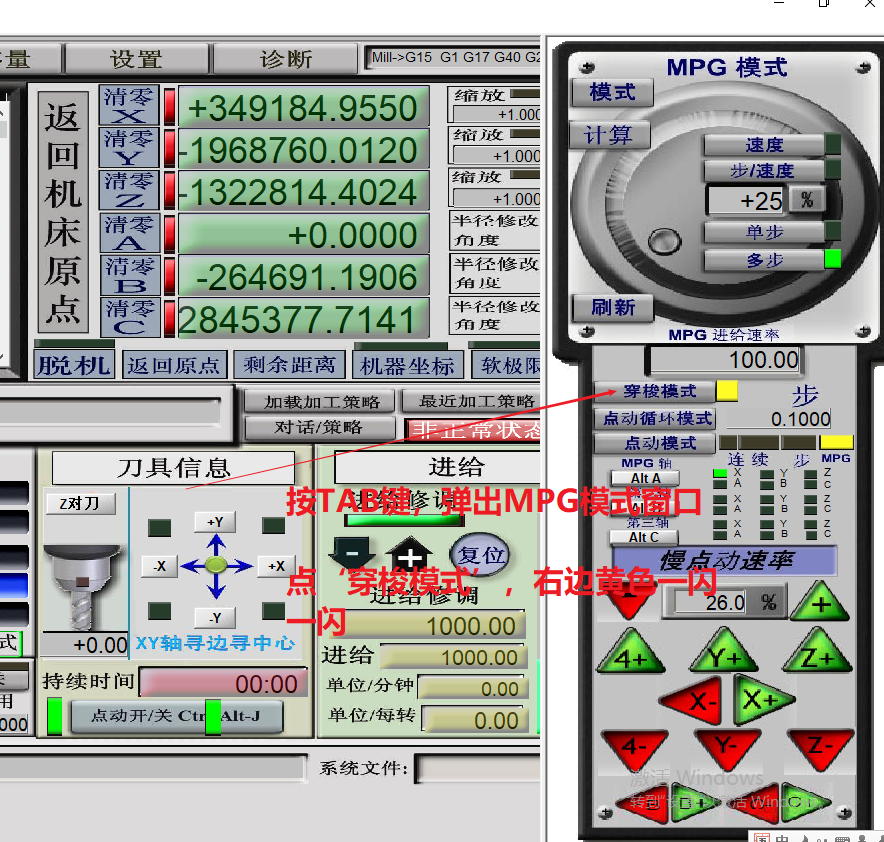

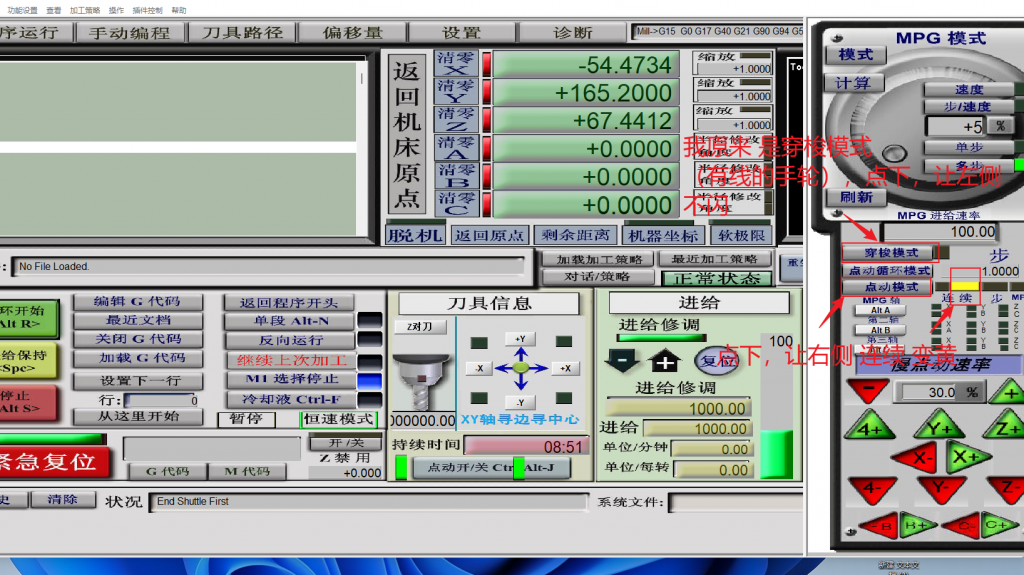

还要设置为穿梭模式，当前没有‘穿梭模式‘的按钮，需要切换到老界面才有（上图就是新界面，没有穿梭模式）。

如果不设置成穿梭械，用手轮时：手轮停止转动了，但步进电机还在转。

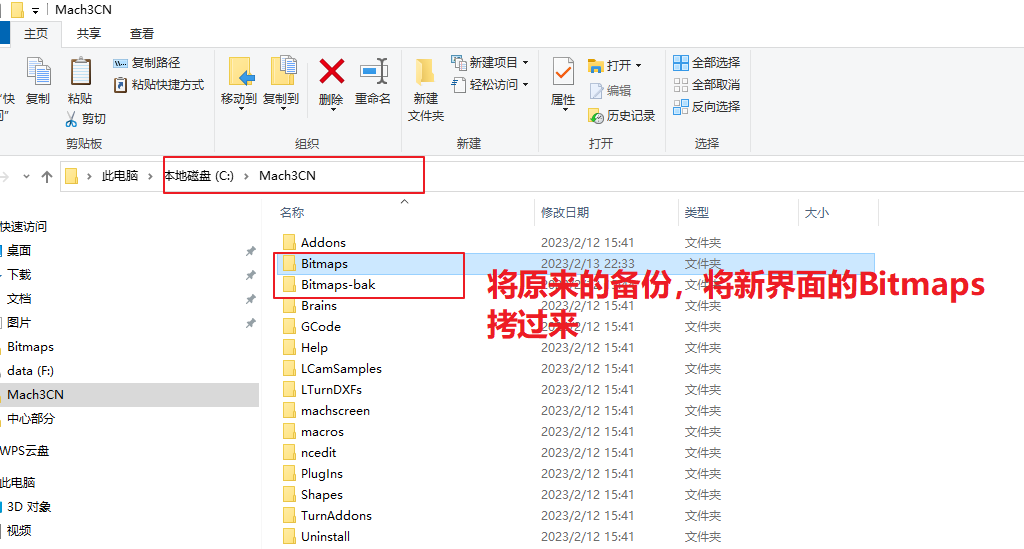

先把原来的Bitmaps还原（因为老界面要用原来的Bitmaps）

点开穿梭模式后，让右边的灯一闪一闪，说明配置好了。 按TAB键，把窗口收回去。

再加载自己的界面

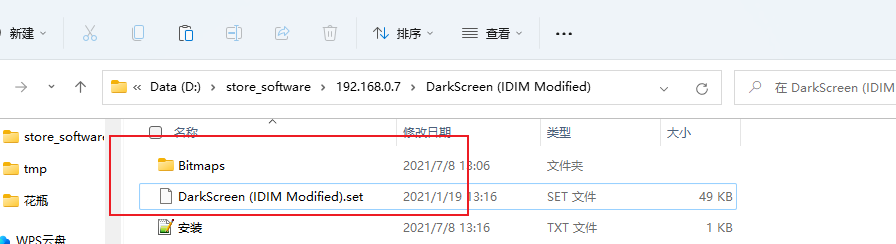

将 Bitmaps 文件夹 和 DarkScreen (IDIM Modified).set 文件 拷贝到mach3安装目录

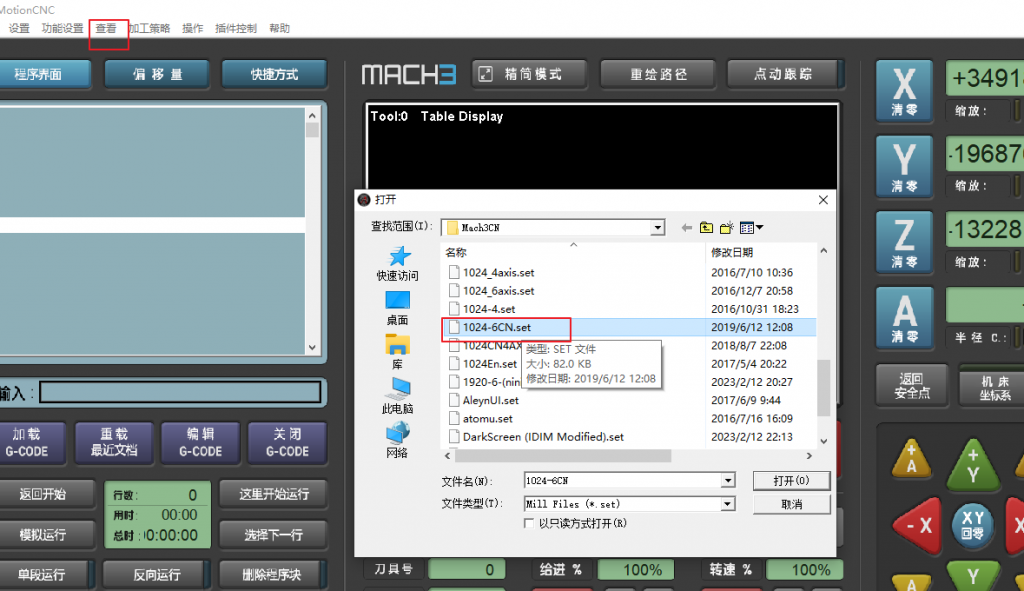

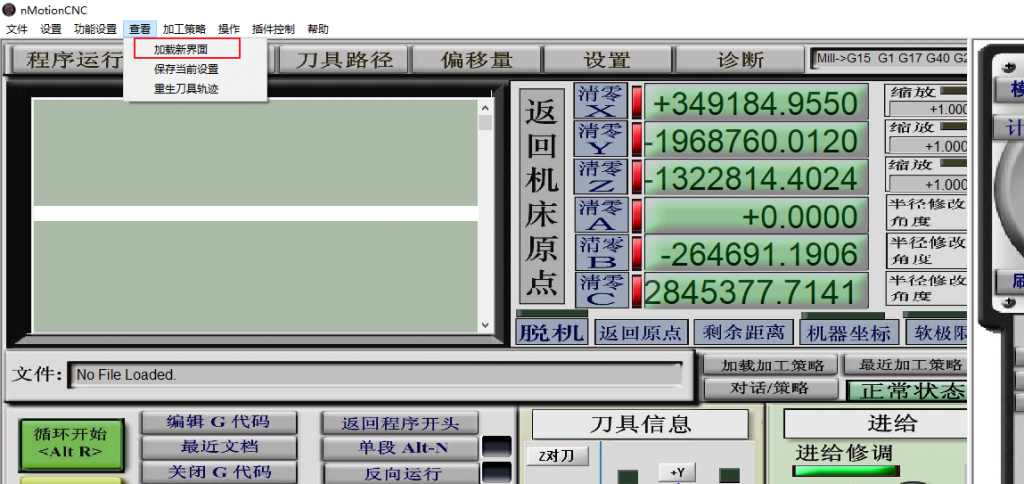

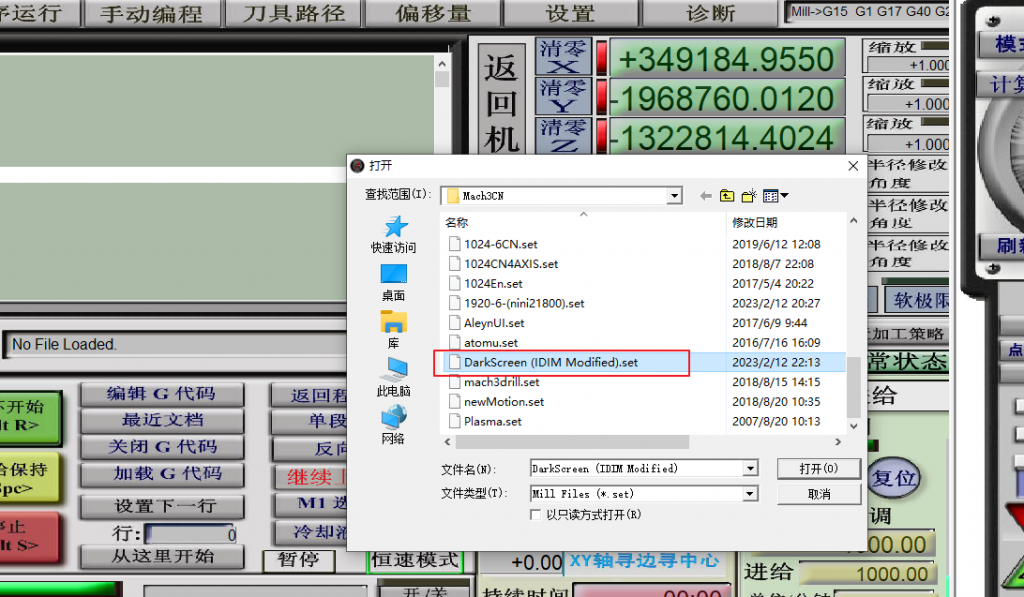

加载新界面

手轮使用正常。

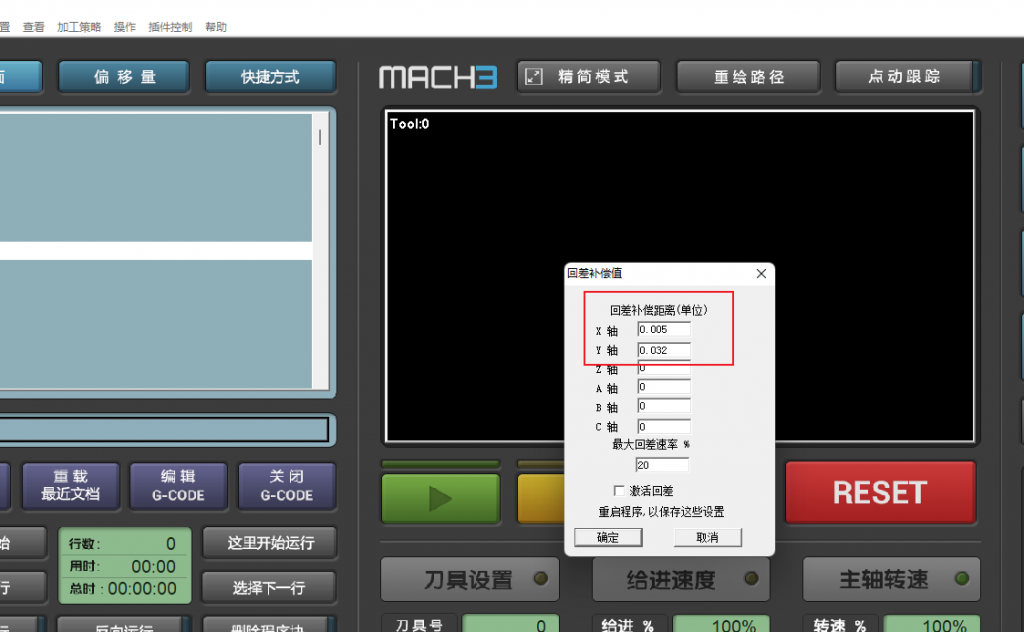

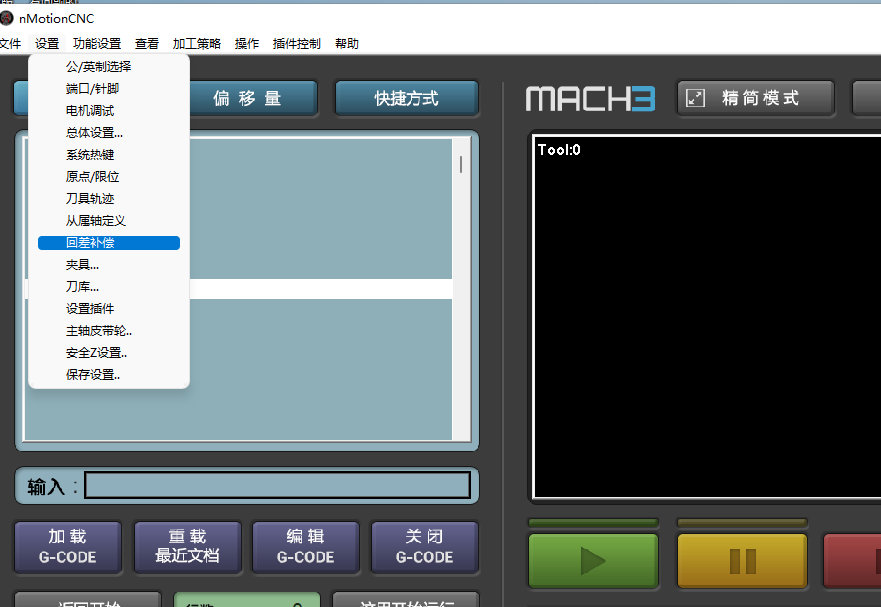

7.设置回差补偿

回差多少，自己用百分测几次，取平均值。设置好后，保存设置，关闭mach3，重新打开第一次。

我的测试如下

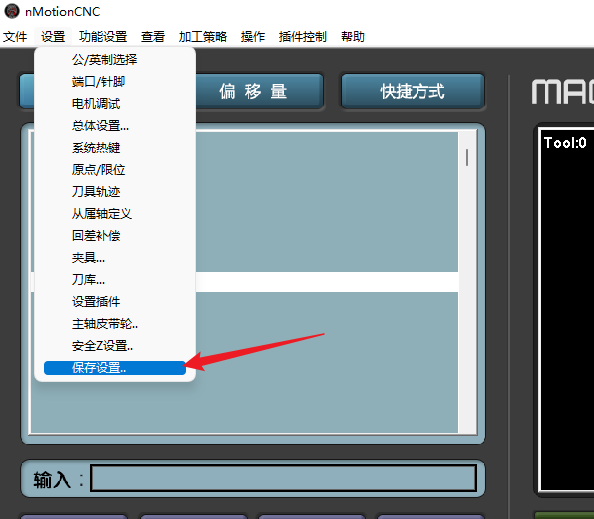

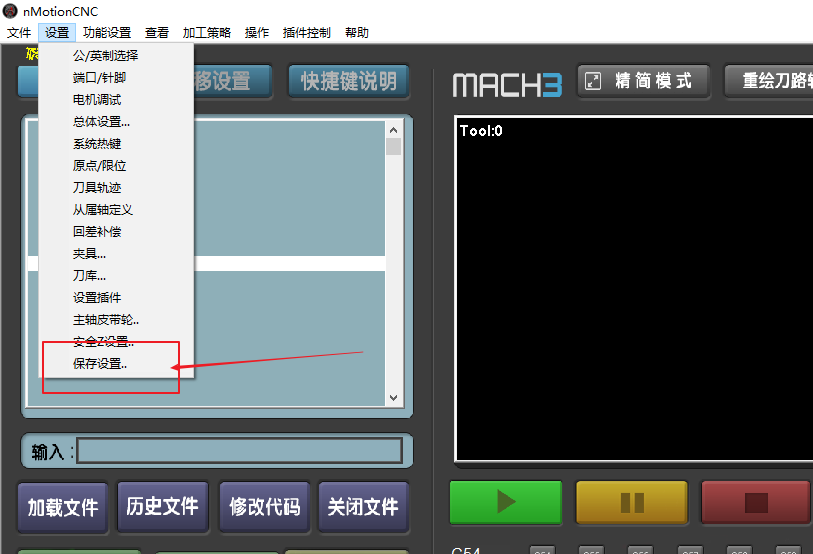

8.保存

设置好后，先手轮检查 配置是否正确： 电机方向、限位

完
