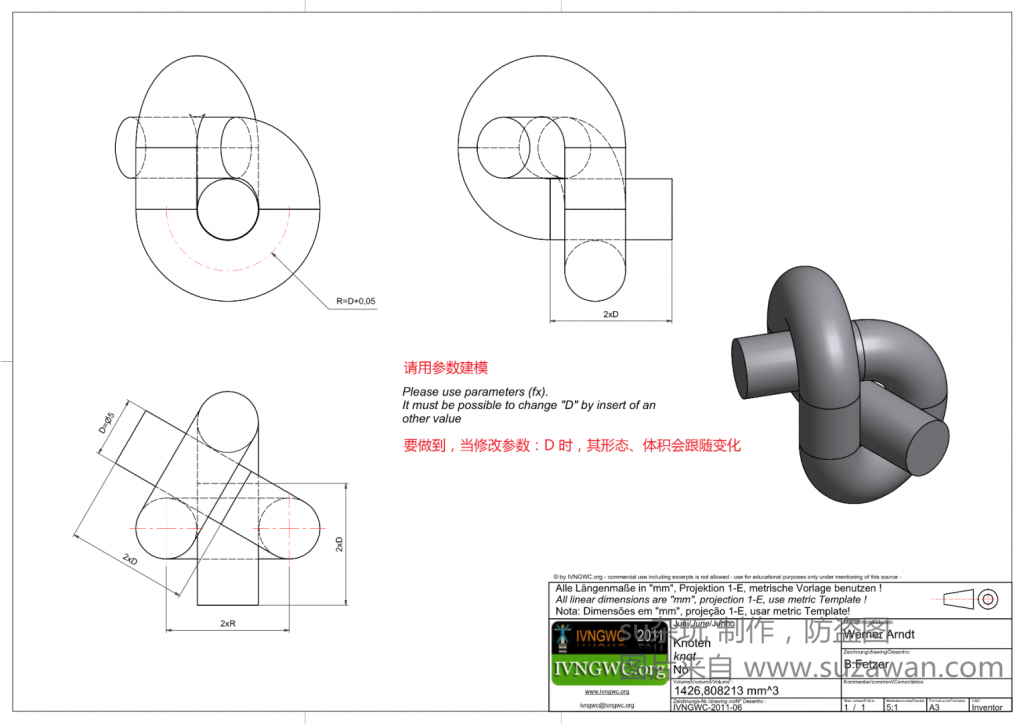

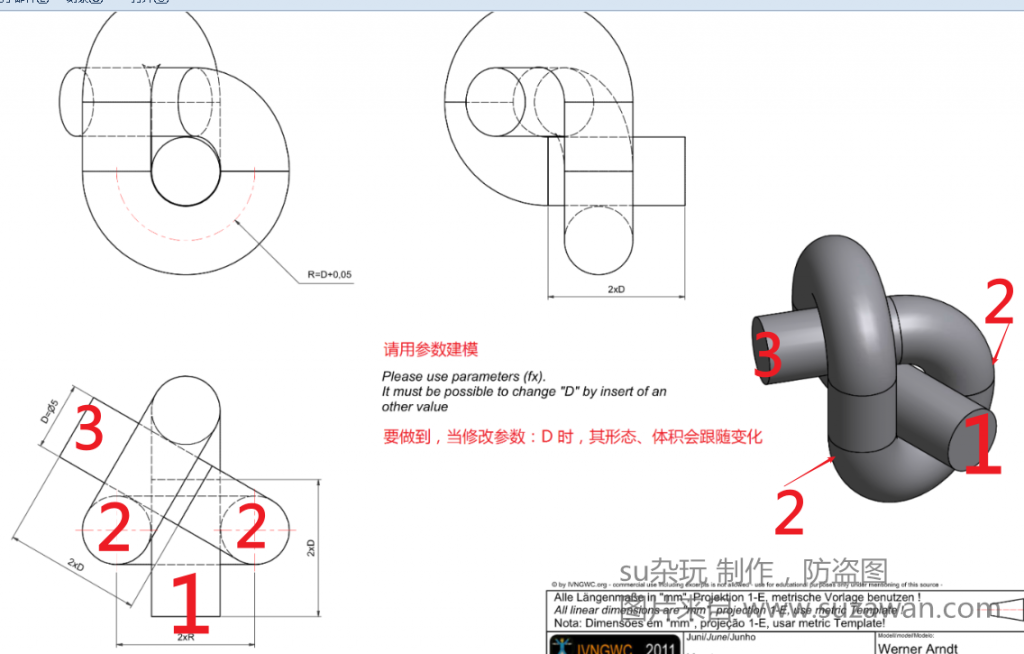

我们先看下绳结的尺寸，有个问题：左下角的图，圆柱两边的圆到底部的距离没有给出来。

注意下第一个图形是R = D + 0.05， 这0.05我们都会用到。

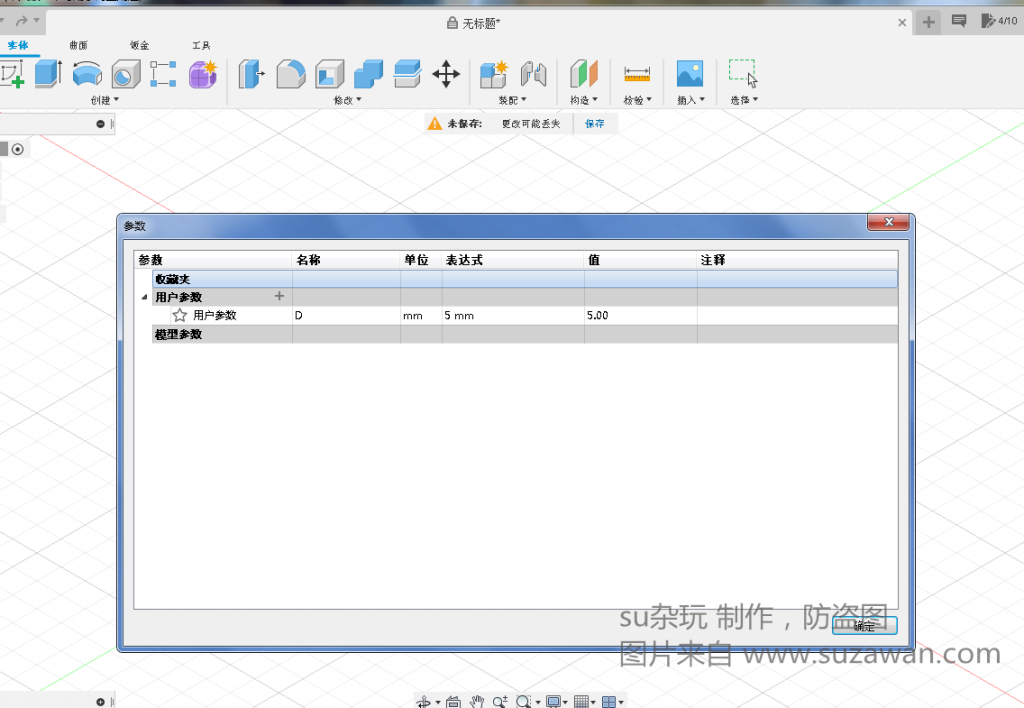

注意上图中中间红色字，我们要设置一个参数

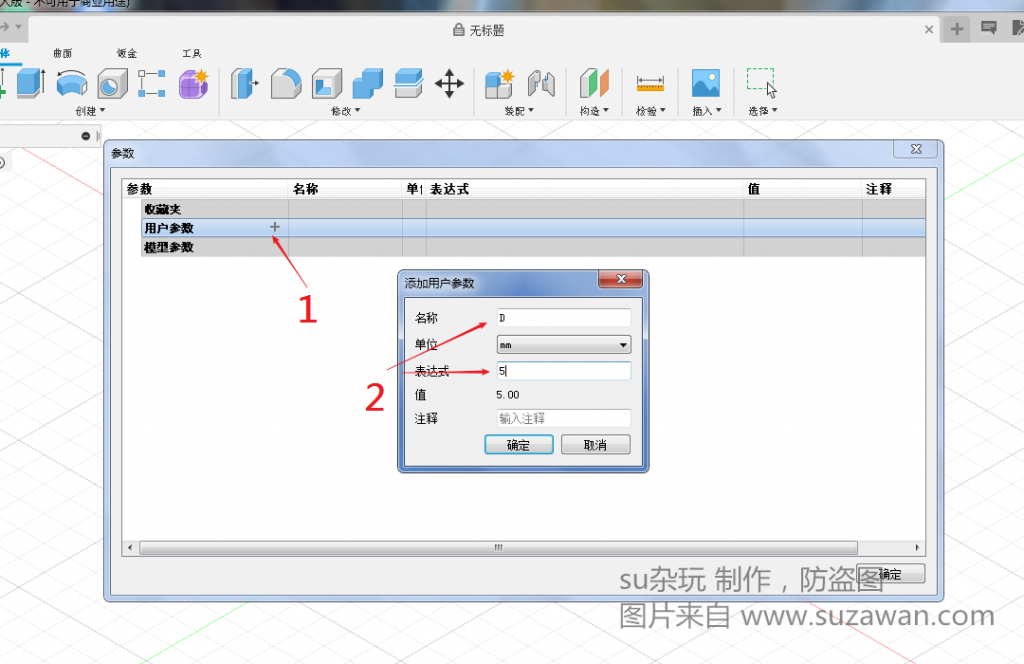

下面我们开始设置

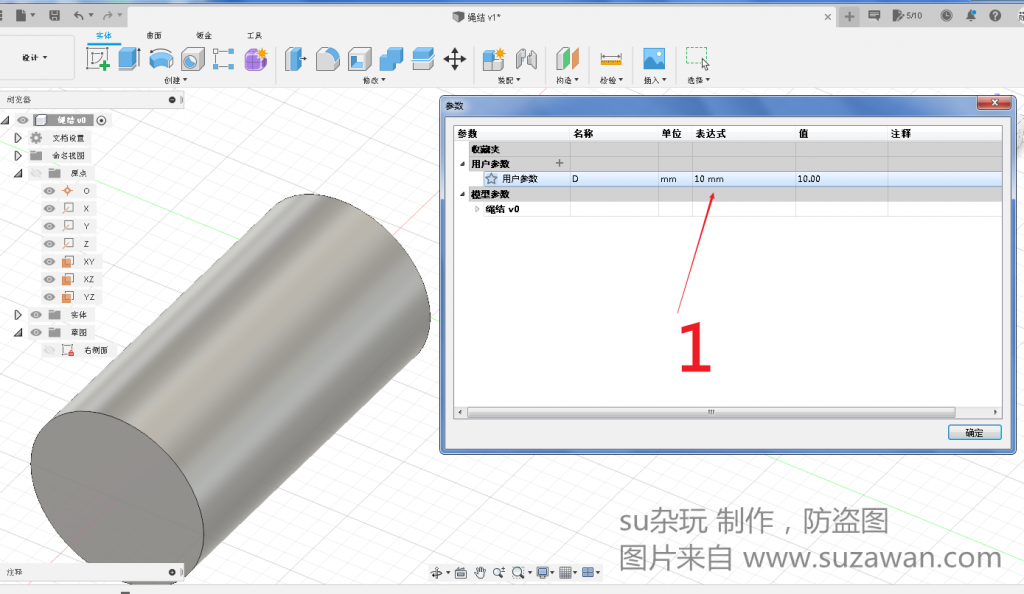

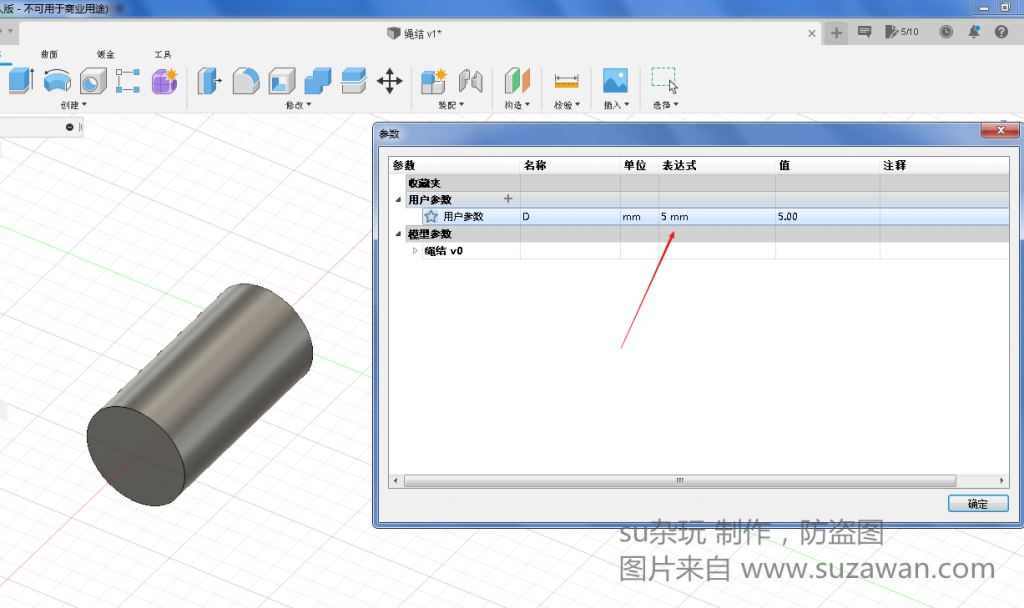

参数设置完成，后面我们用尺寸都是用参数D。

---

首先我们先做下图右侧的部分

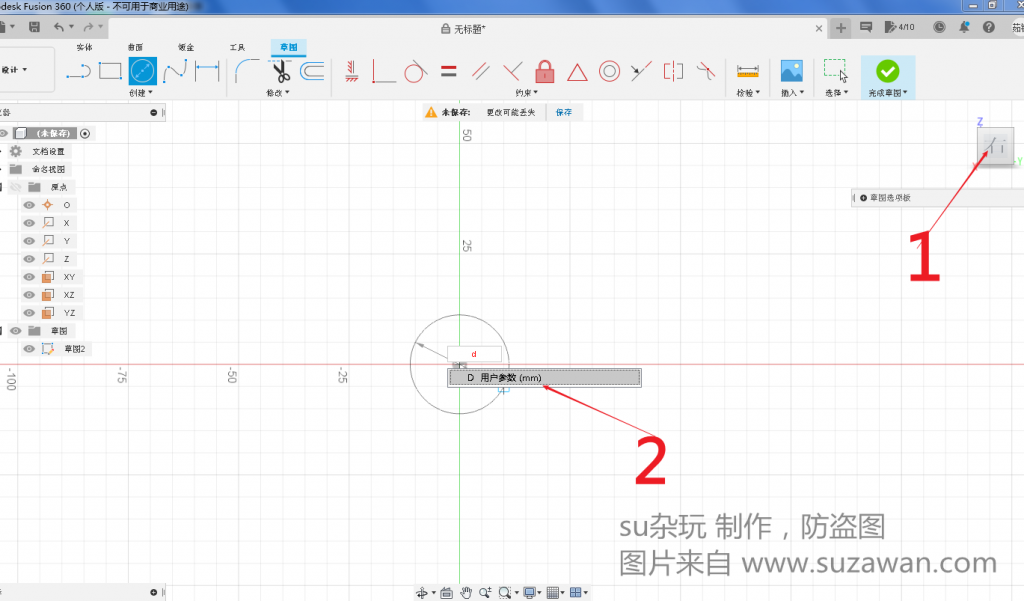

1 在右面创建草图

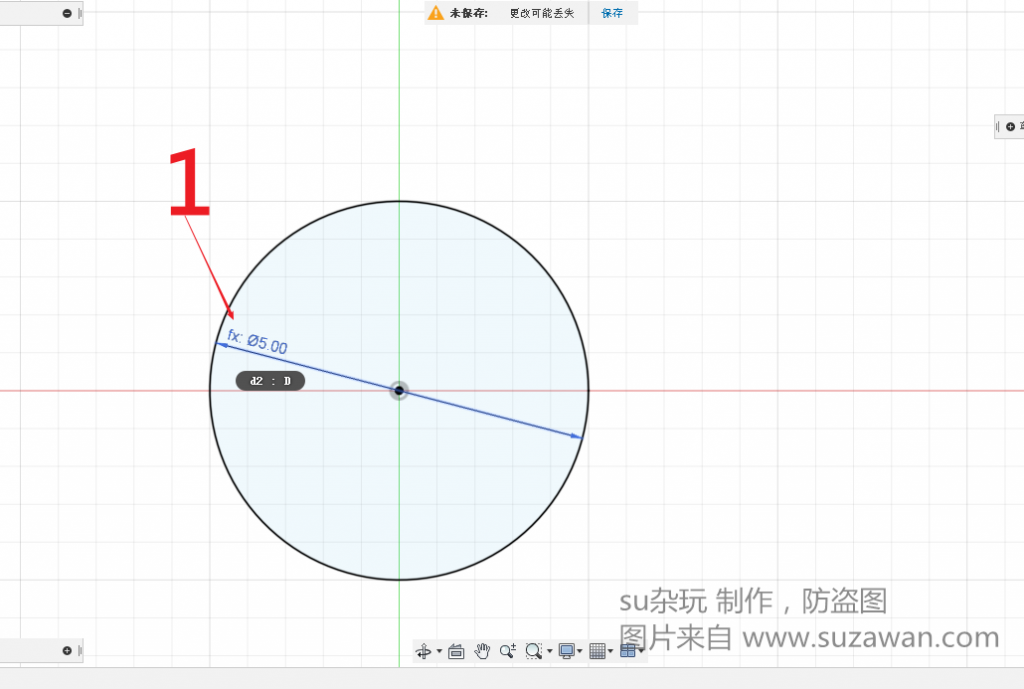

2 在原点画一圆，同时设置尺寸为D

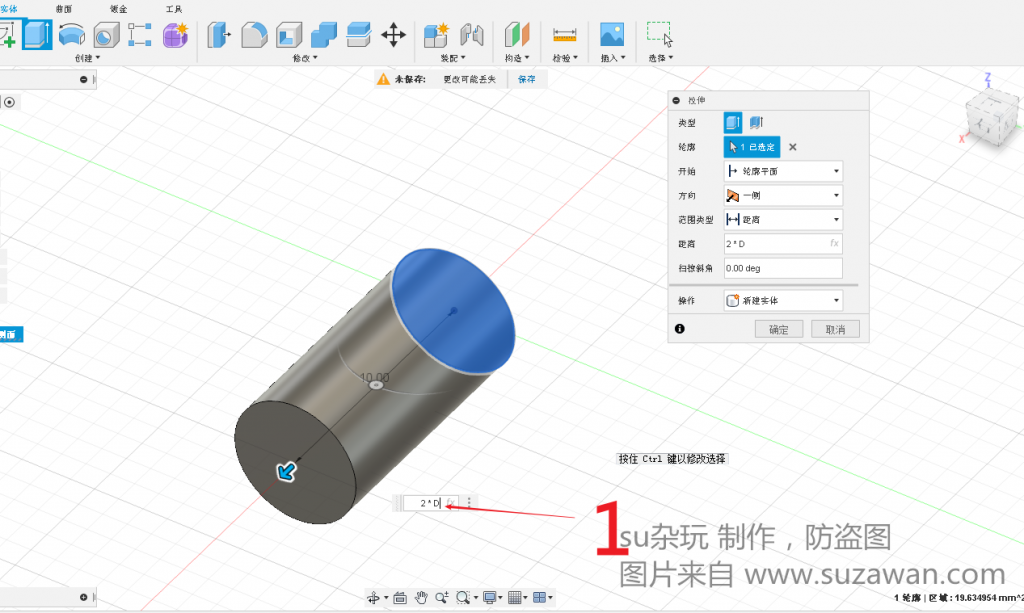

完成草图后，我们使用拉伸工具，拉伸 2*D

当我们修改参数值大小时，图形大小也会随着变化。

---

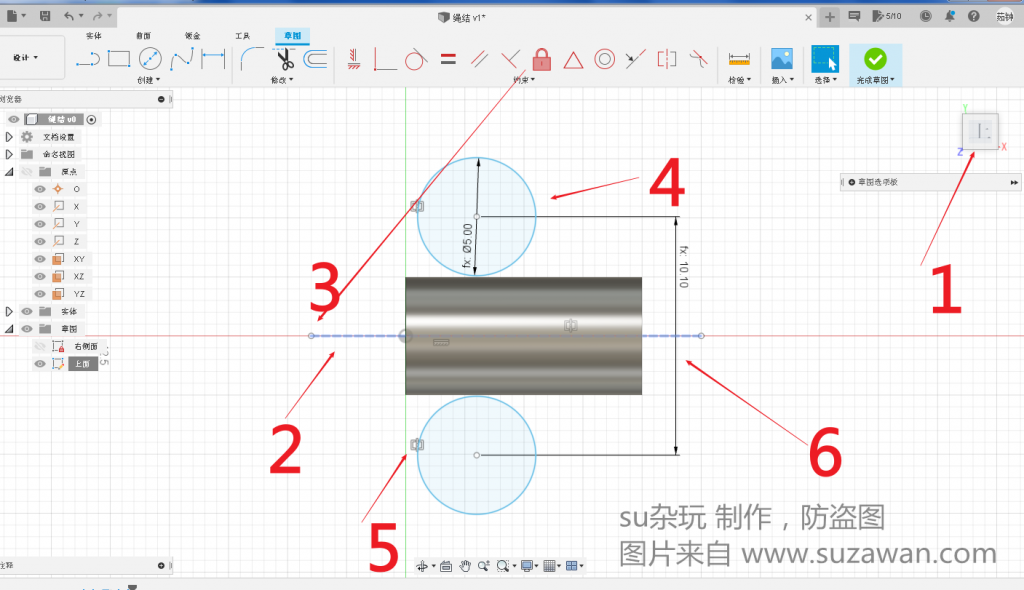

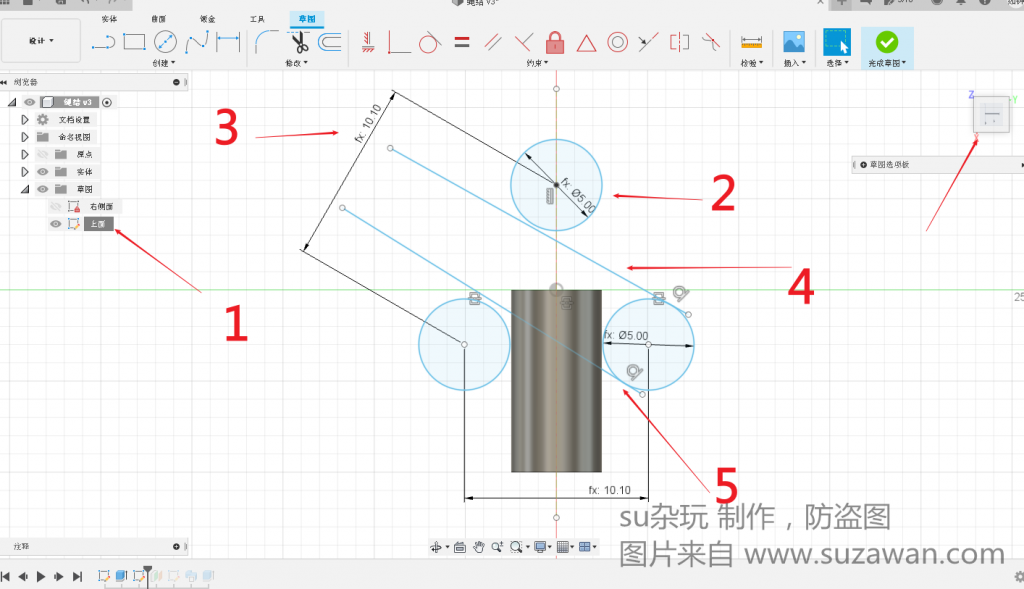

下面创建草图
1 在上创建草图

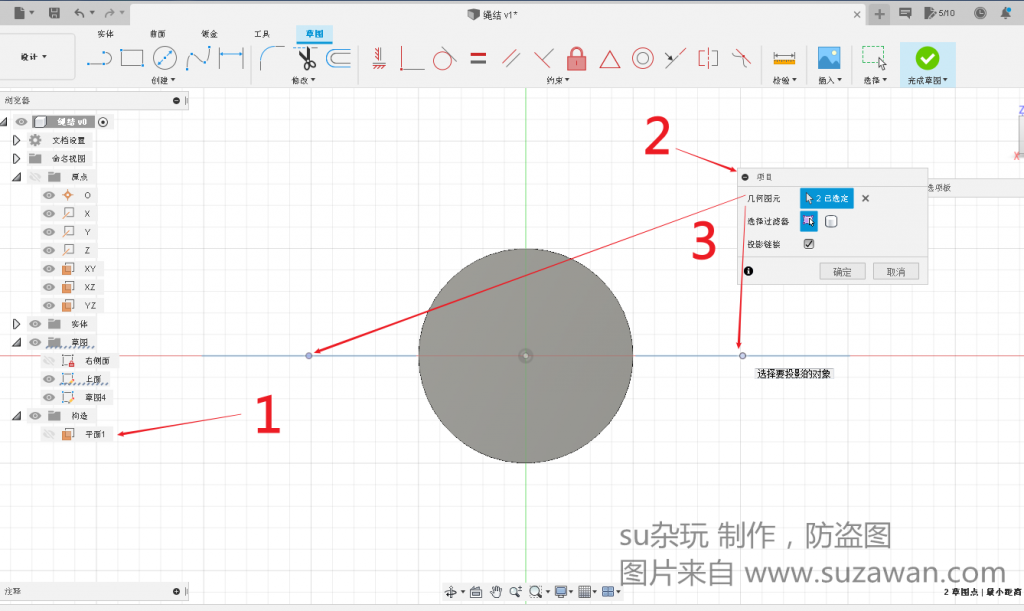

2 沿着红色轴画一参考线（先画一实线，先中，按X变成虚线）
3 将参考线锁定
4 先画一圆，直径为 D
5 镜像下
6 设置两个圆的中心距离为 2 * （D+0.05）

看下下图，上面 我们画的，是1 2这两个

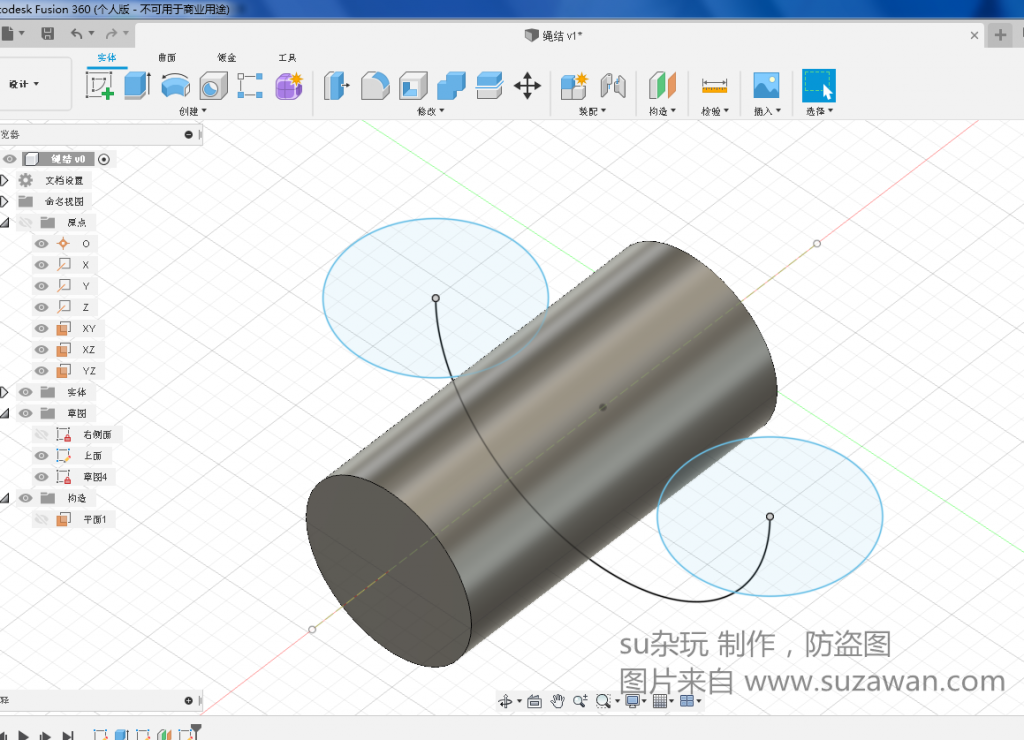

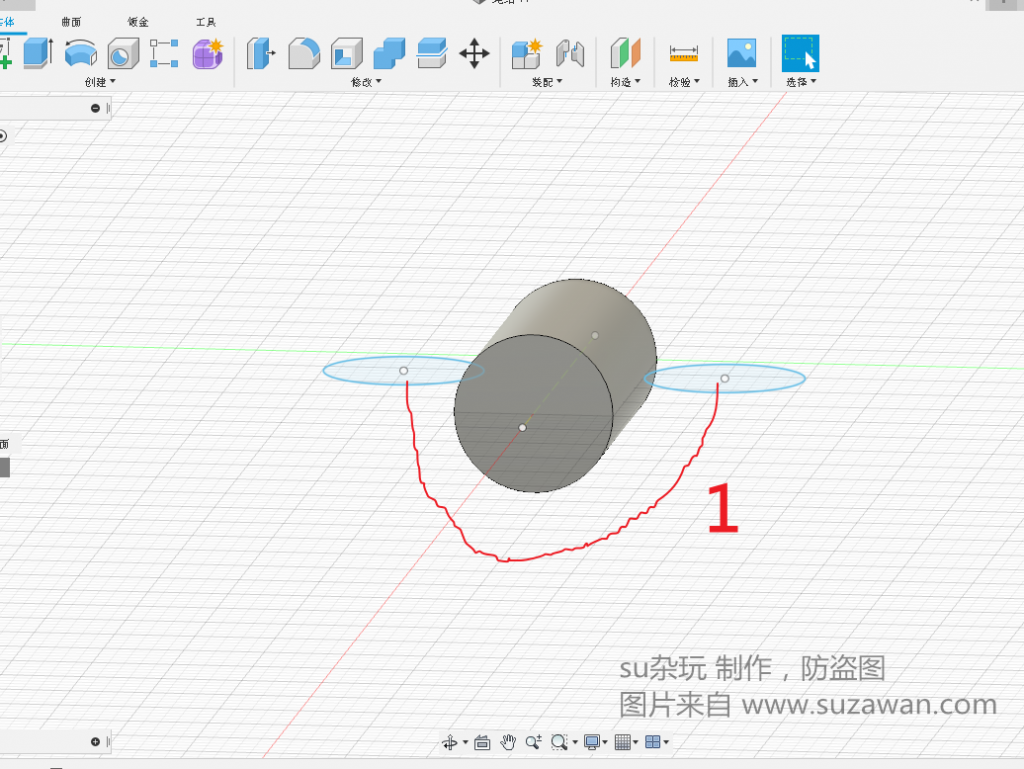

1 下面是要把这个线画出来，使用扫掠工具时用。

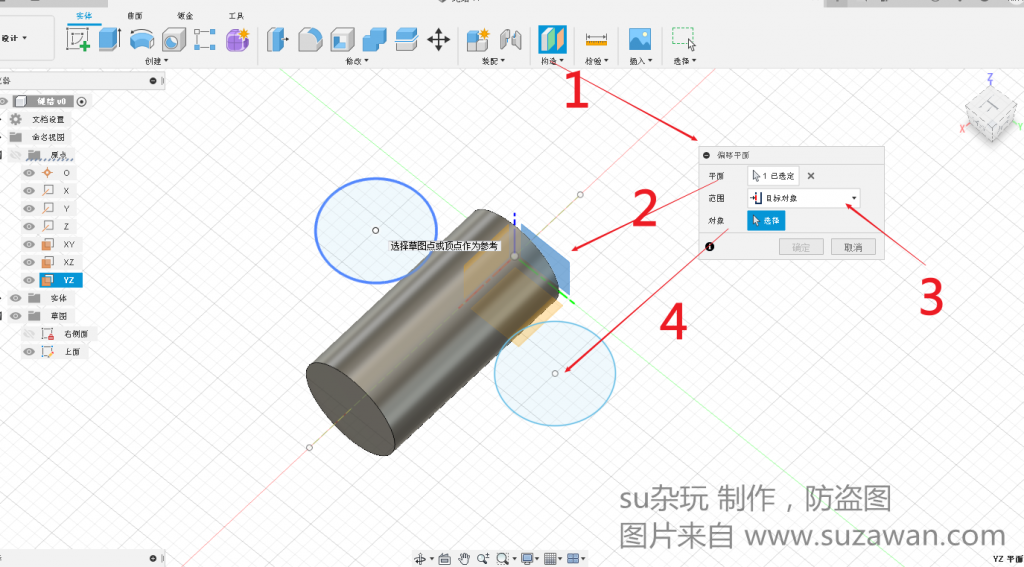

偏移个平面，看数字操作

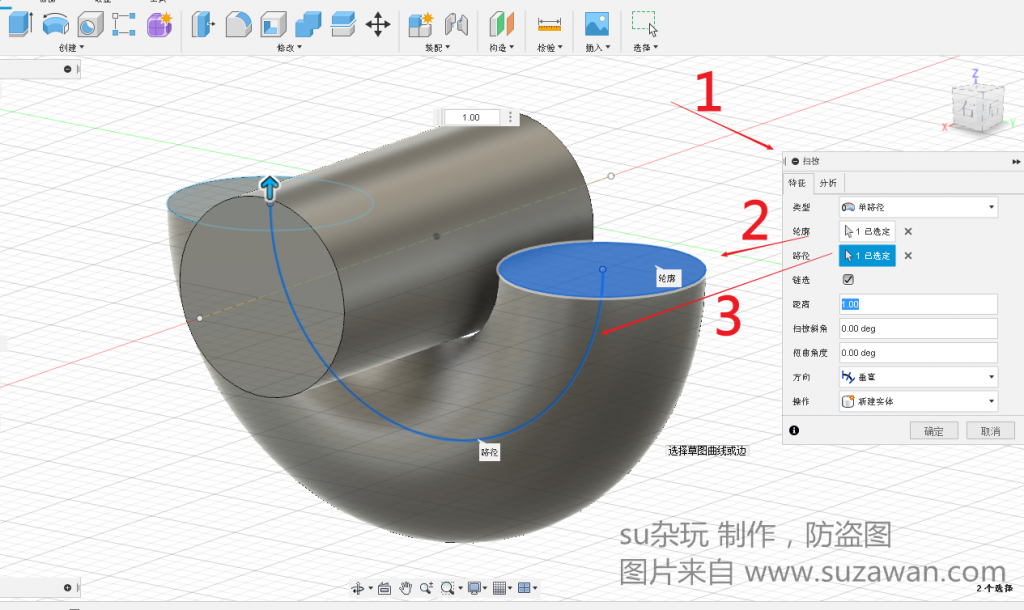

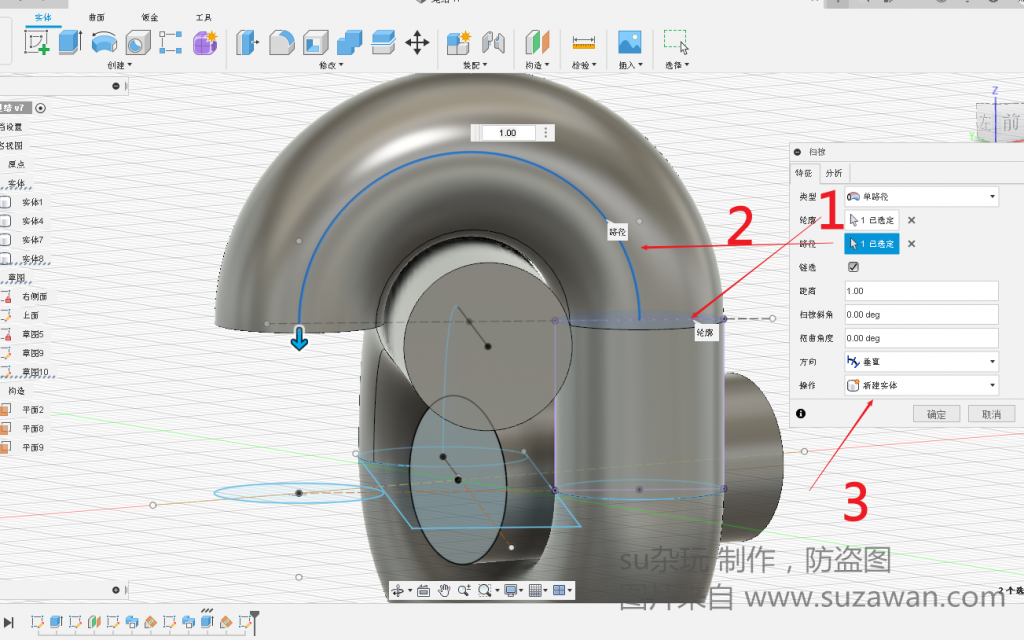

下面使用扫掠工具

那1 部分就搞定

---

下面我们再 编辑 上面草图，右击草图点编辑
2 画一圆
3 设置两圆心距离为2 * (D+0.05)
4 5 两条相切线不用画

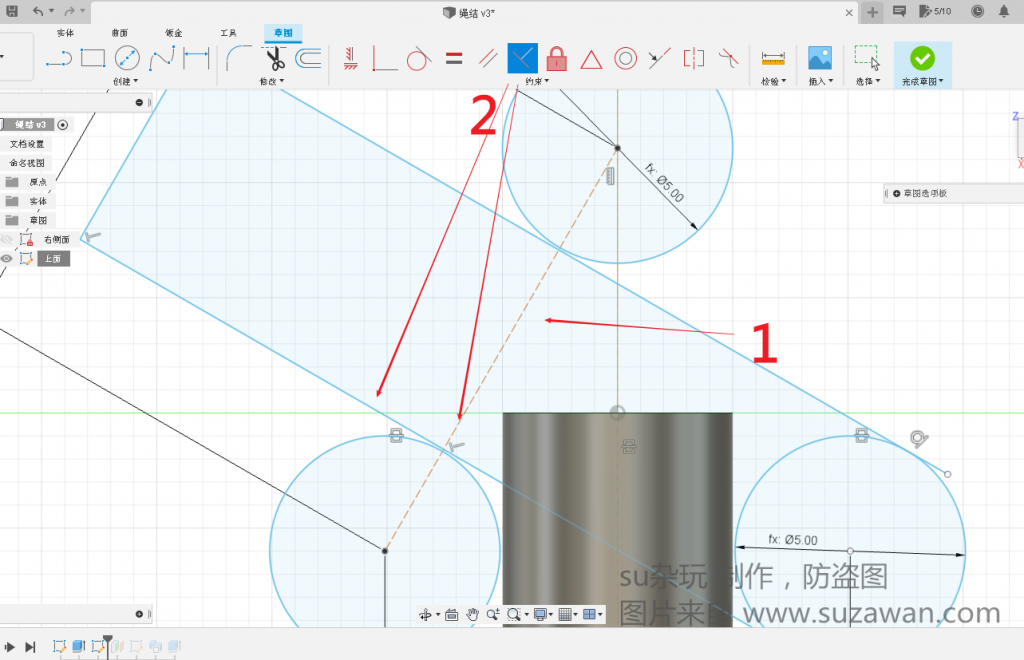

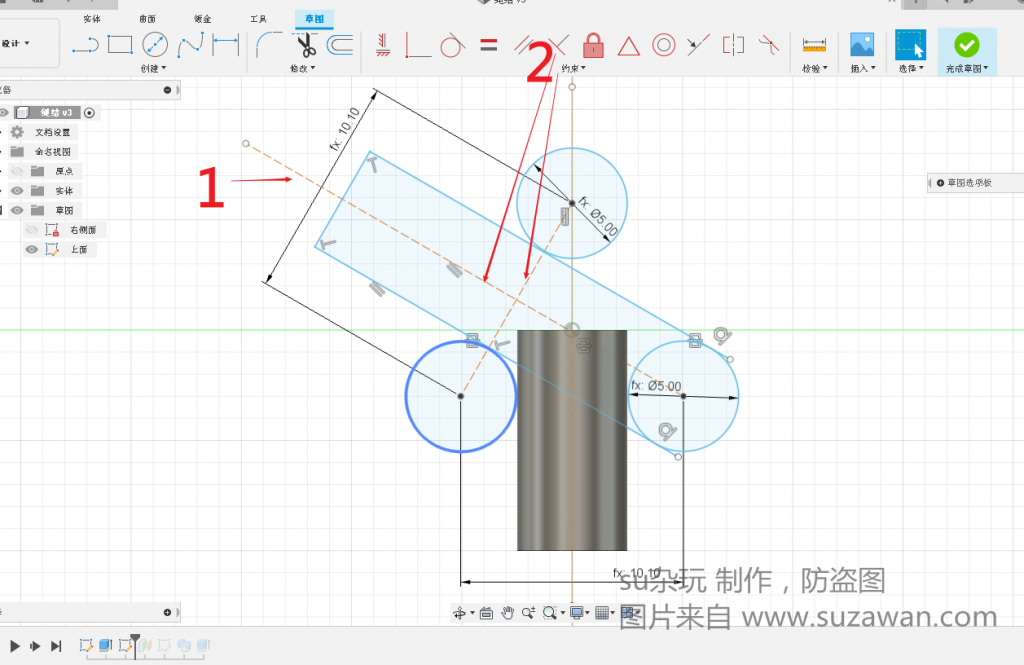

1 画一两圆心连线, 且设置线的长度为 2 * (D+0.05)

1 画一直线，穿过右侧圆心
2 让这两条线垂直

完成草图

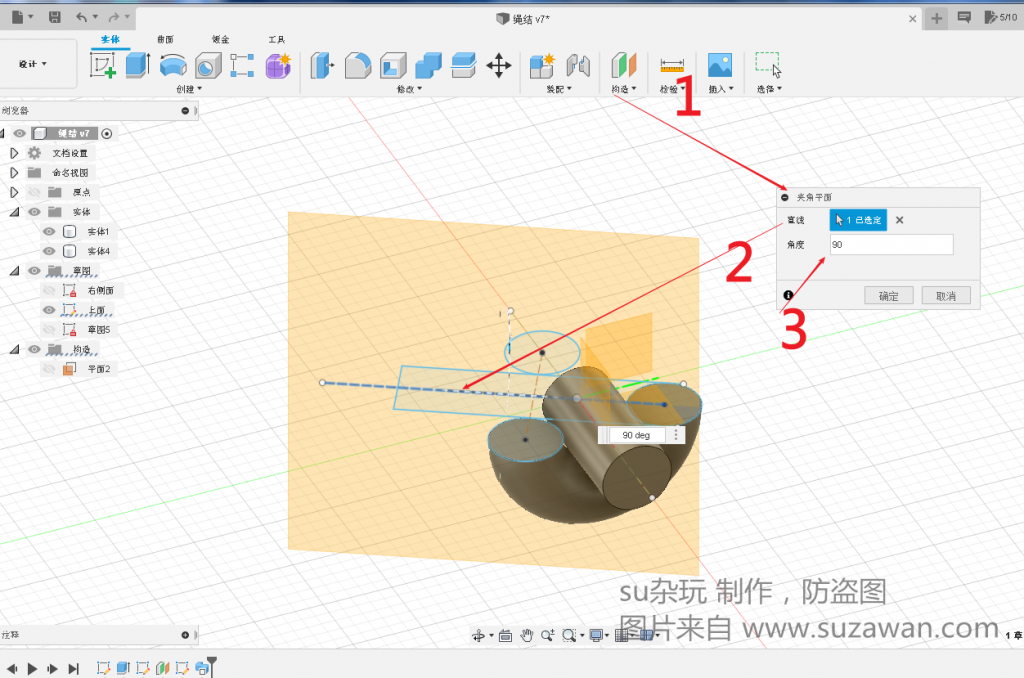

1 使用夹角平面工具创建一90度的平面

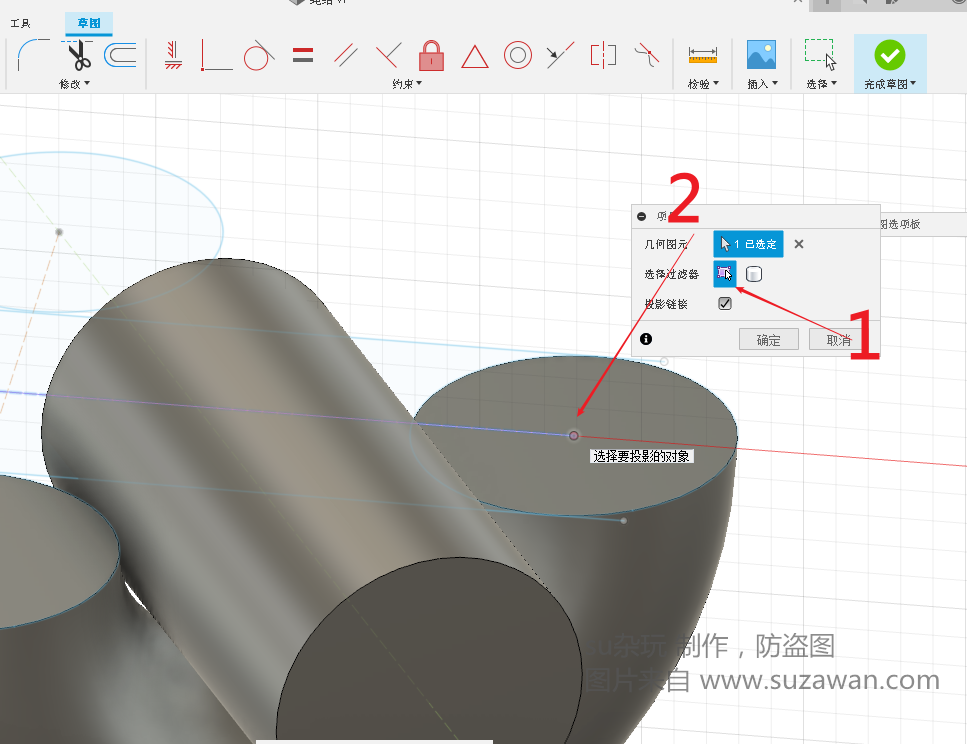

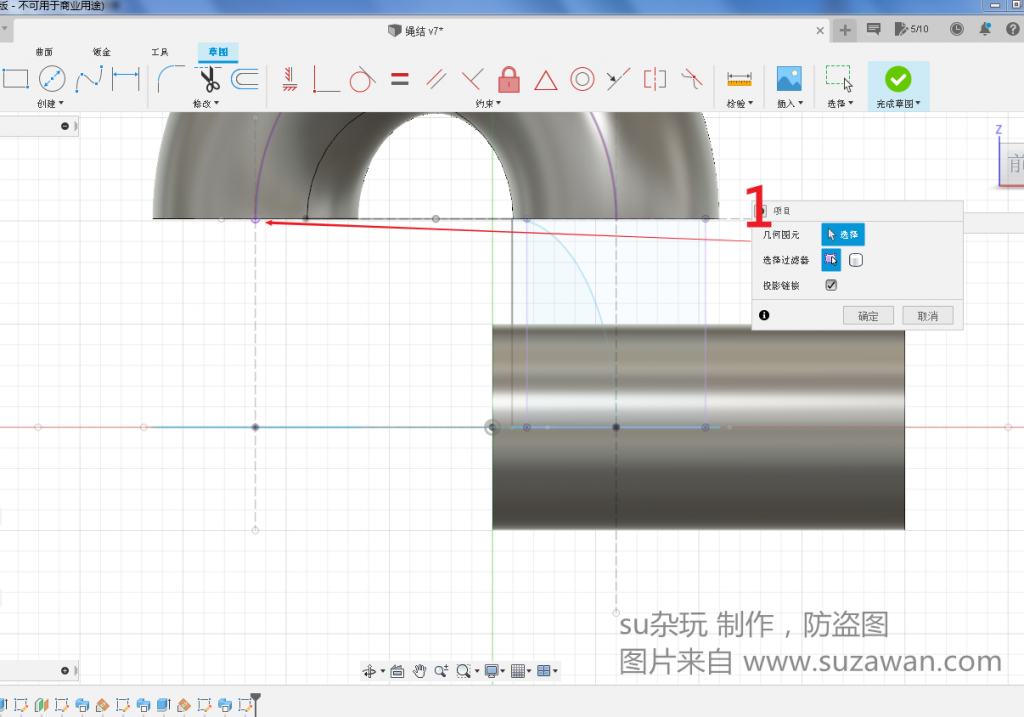

投影下这个点

画一线条
1 两条线是相等且垂直的
2 设置为 2 * D
3 设置为 D + 0.05

完成草图，
使用扫掠工具

---

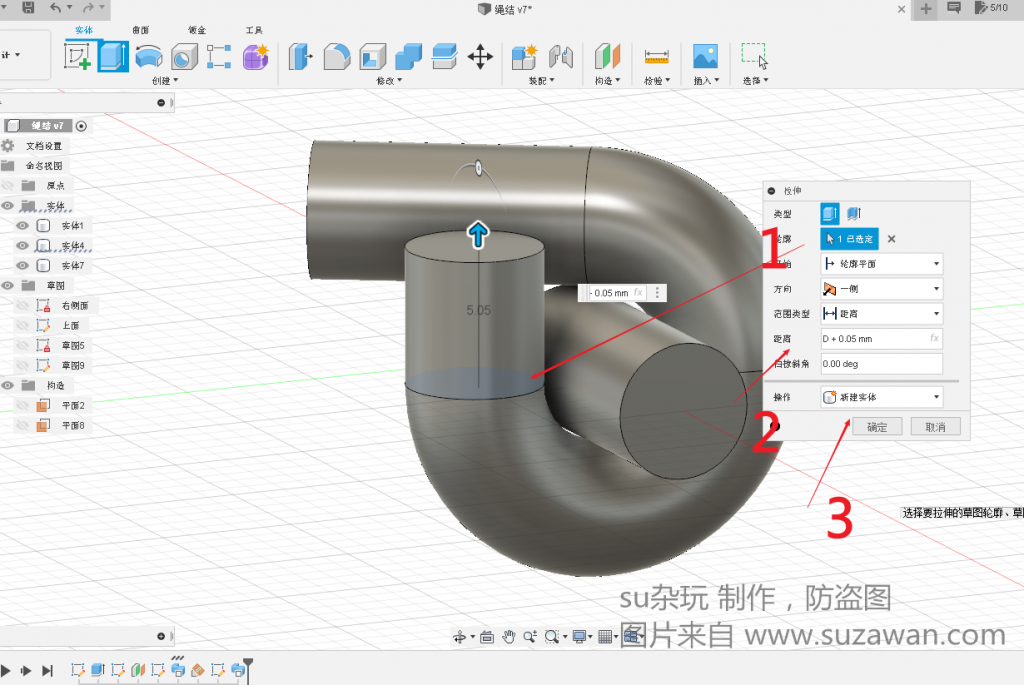

使用拉伸工具

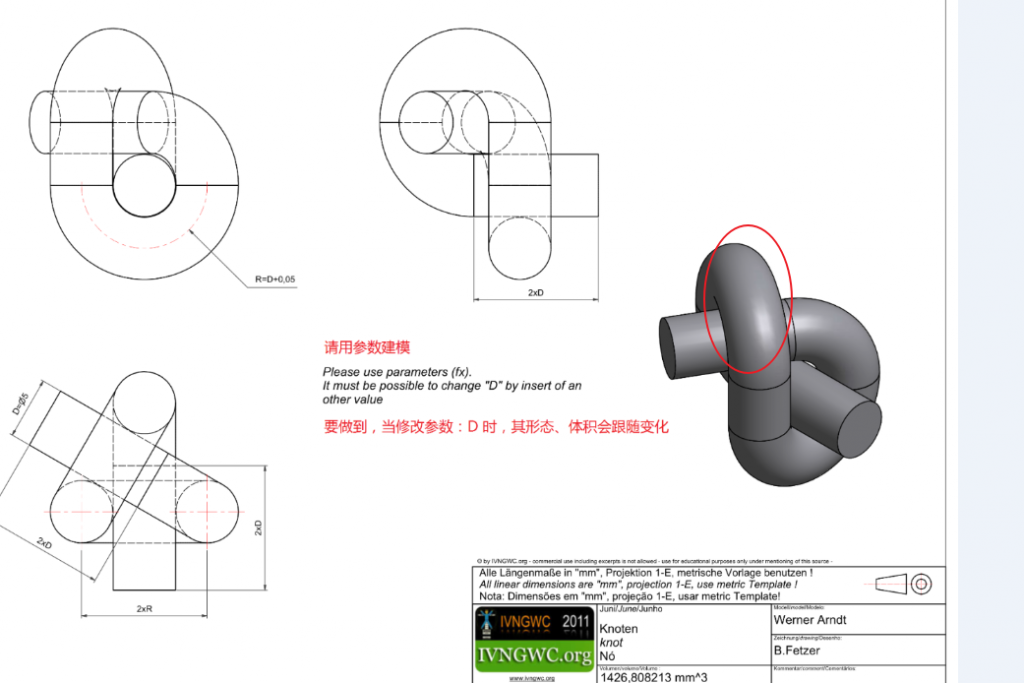

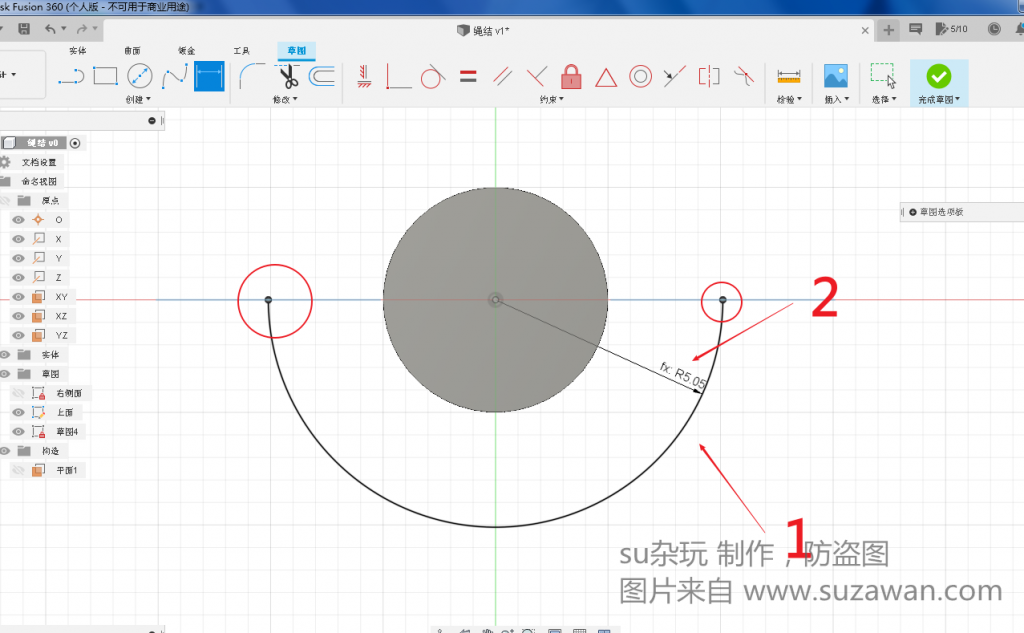

下面做下图红圈圆弧

---

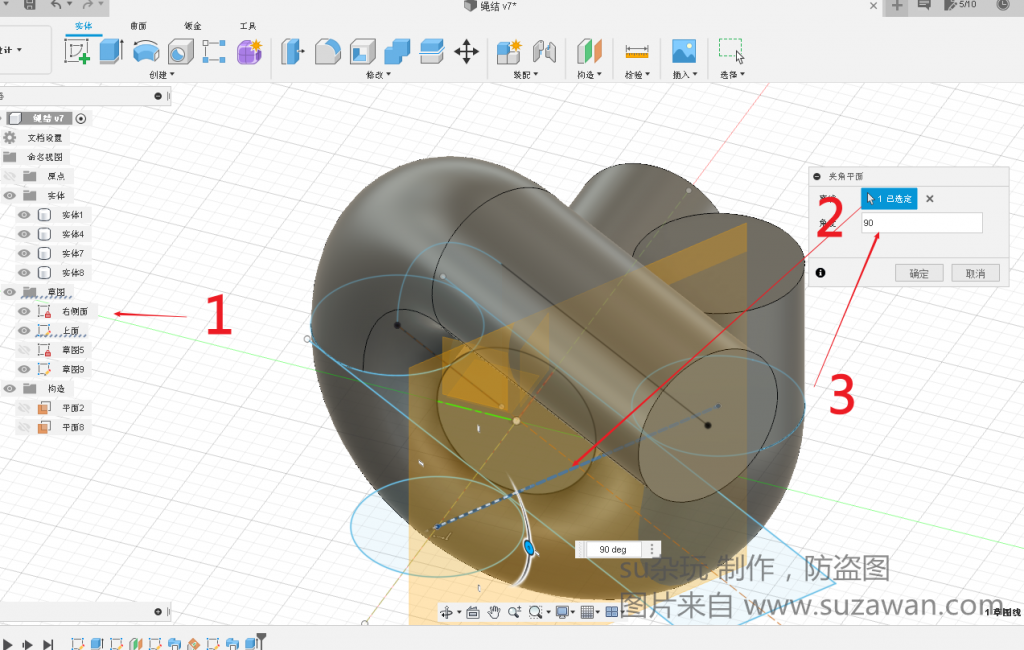

创建一夹角平面

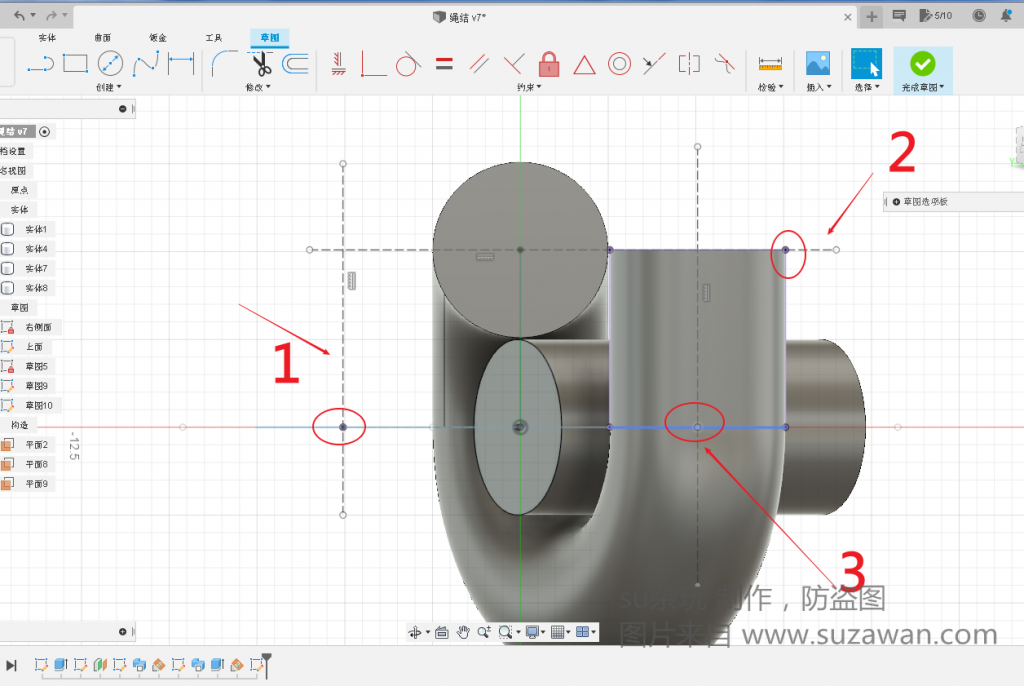

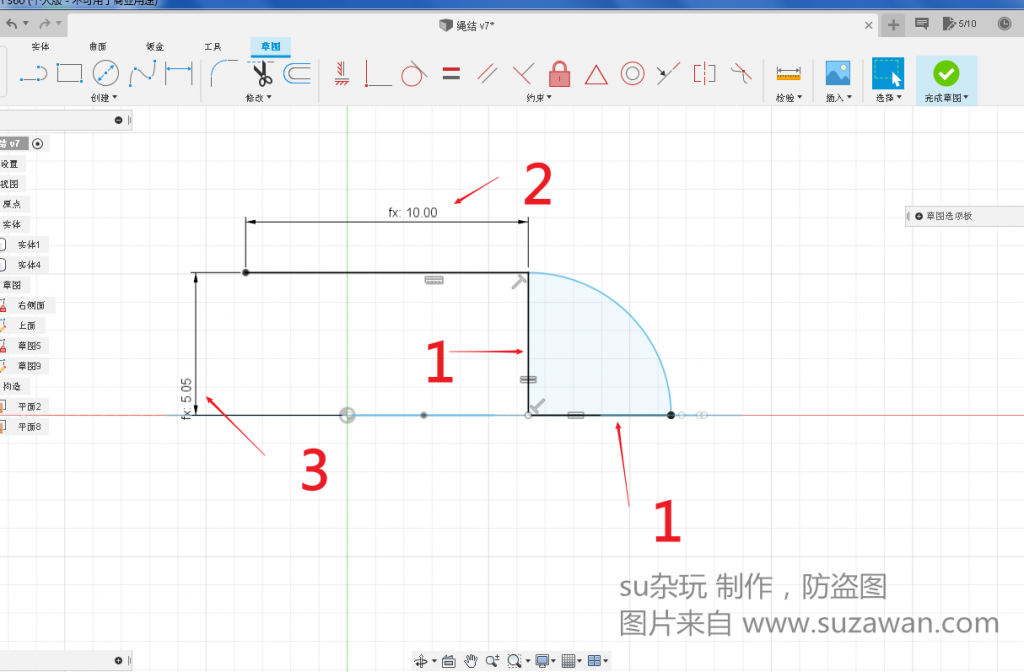

1 2 3 画下3条线，注意 线要与红圈点重合，并且是水平或垂直的

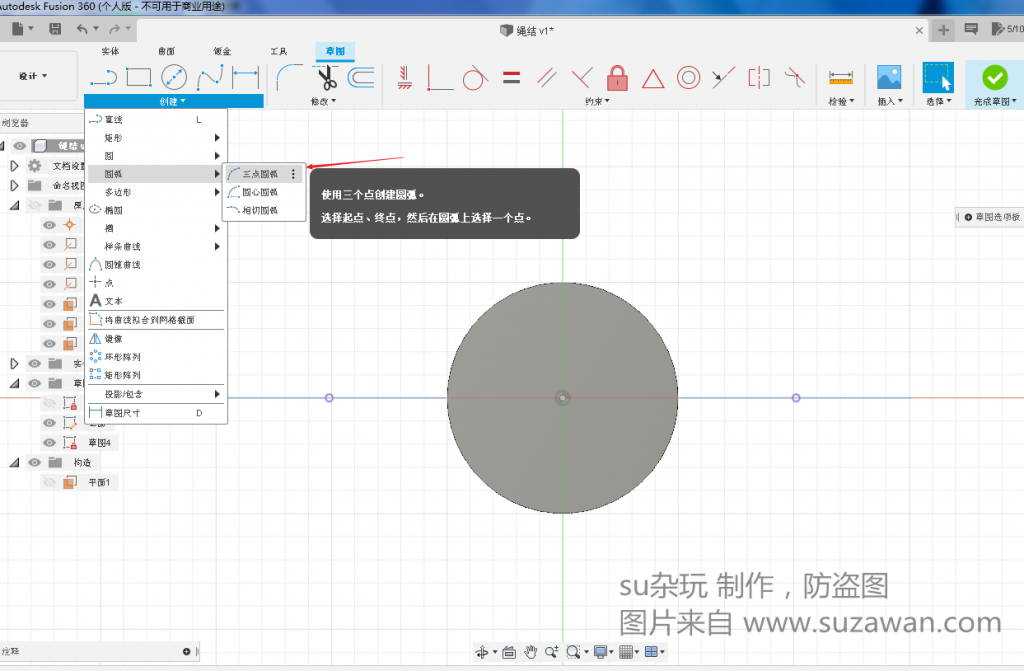

1 画一圆弧，设置直径为 D + 0.05

完成草图

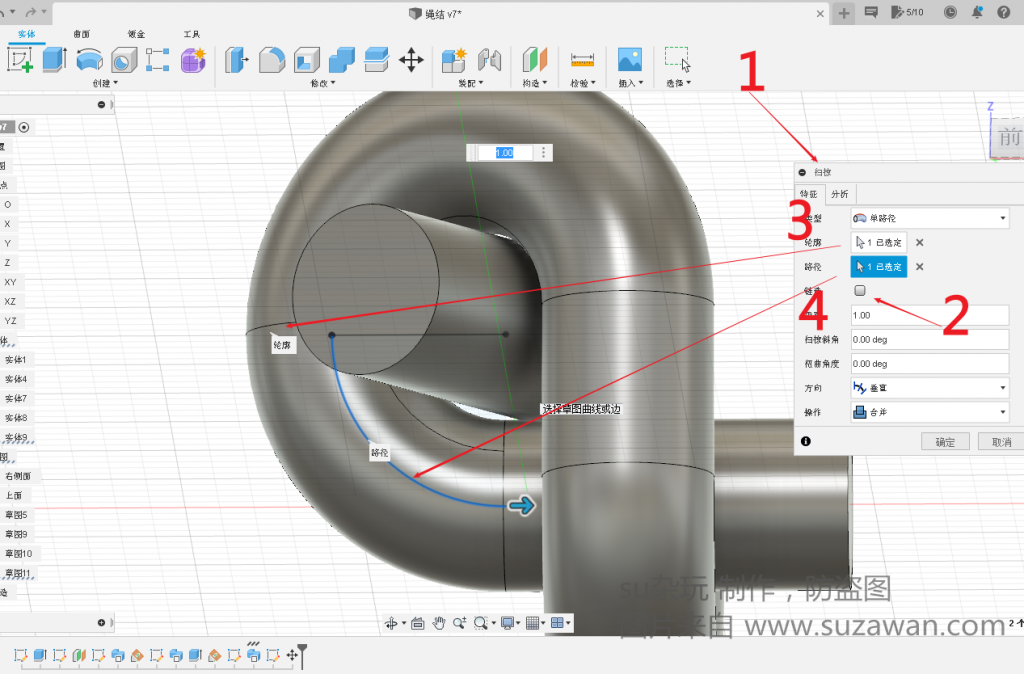

扫掠下

---

下面做最后一部分

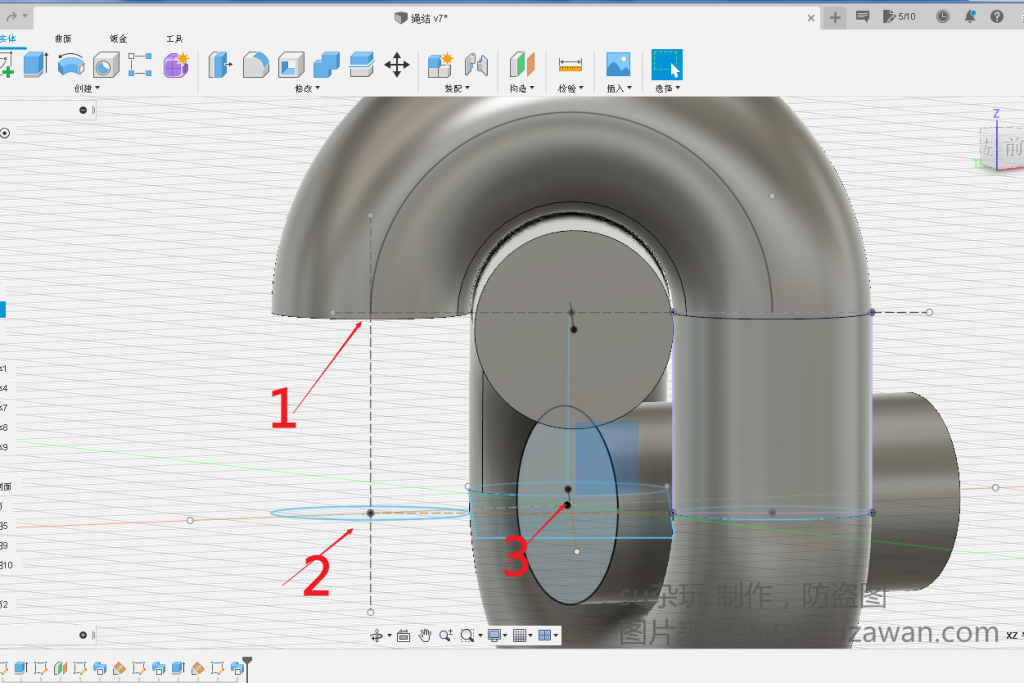

我们注意到1 2 3 都是在同一 XZ平面 上的，所以我们在XZ平面上创建草图

2 可以先把不相关的草图关闭

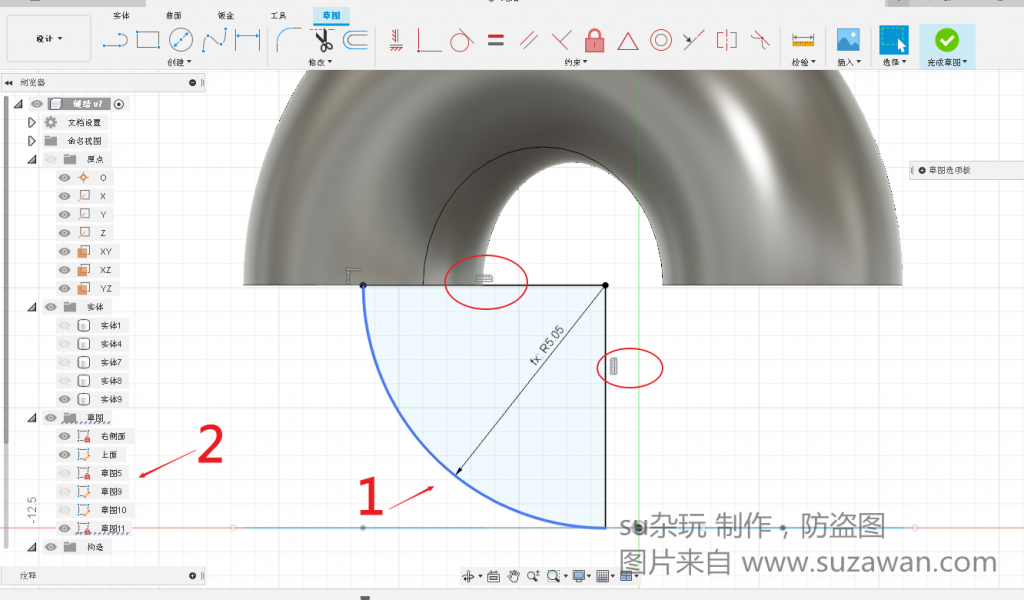

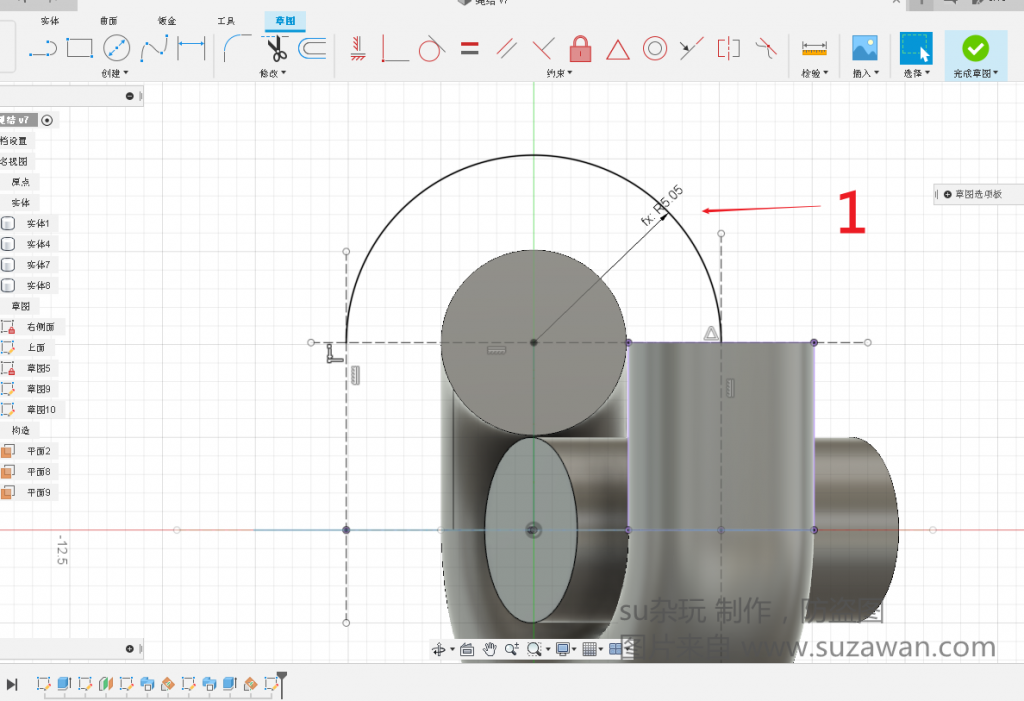

1 圆弧直径为D + 0.05， 两条线段是平等或垂直的

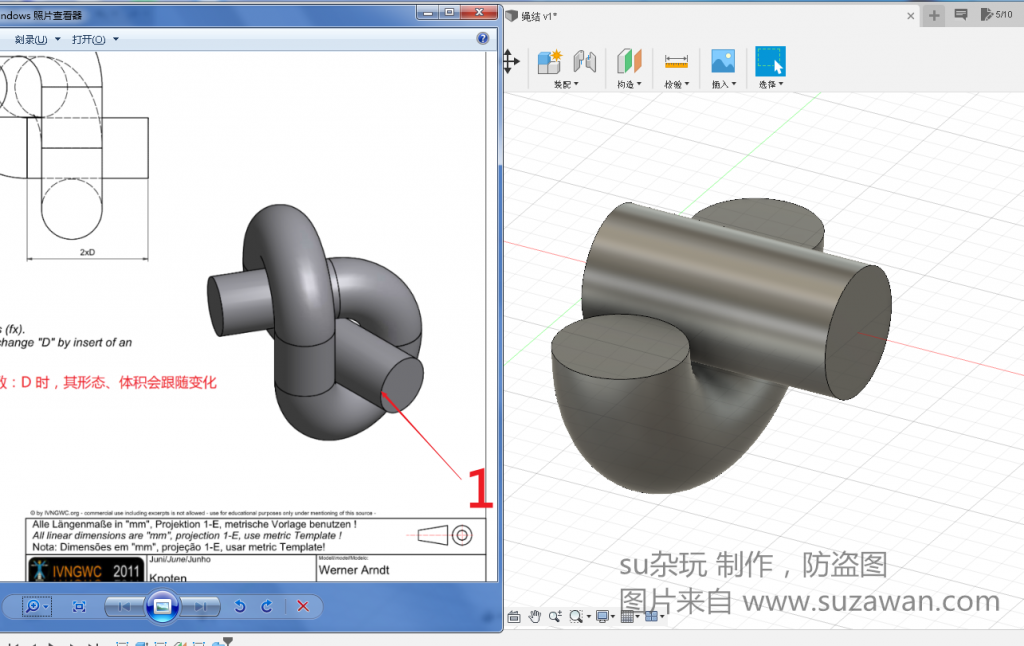

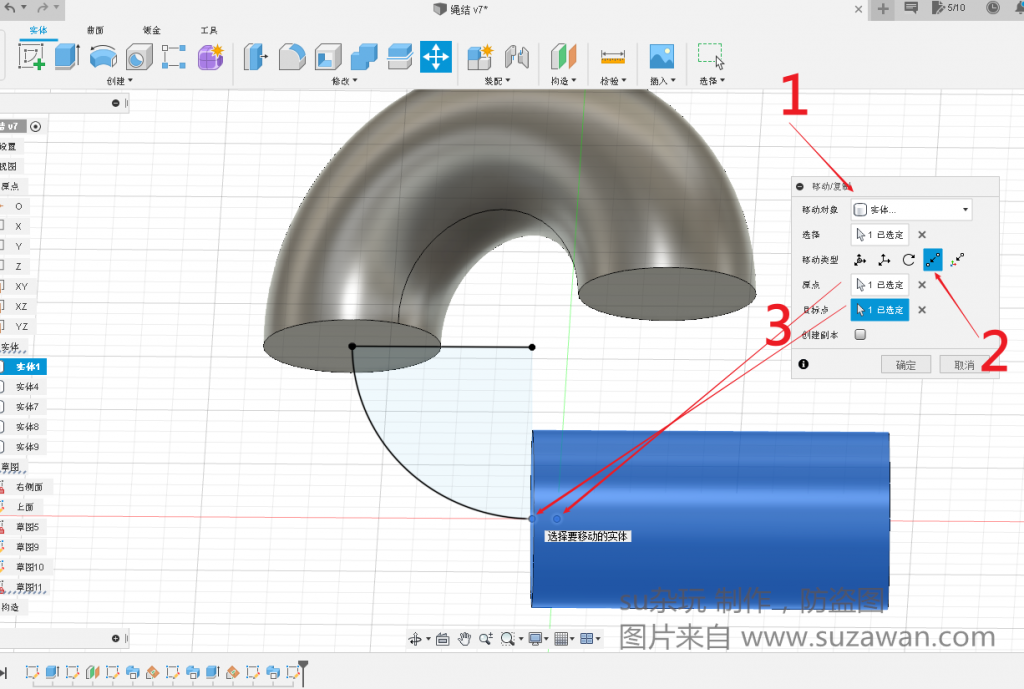

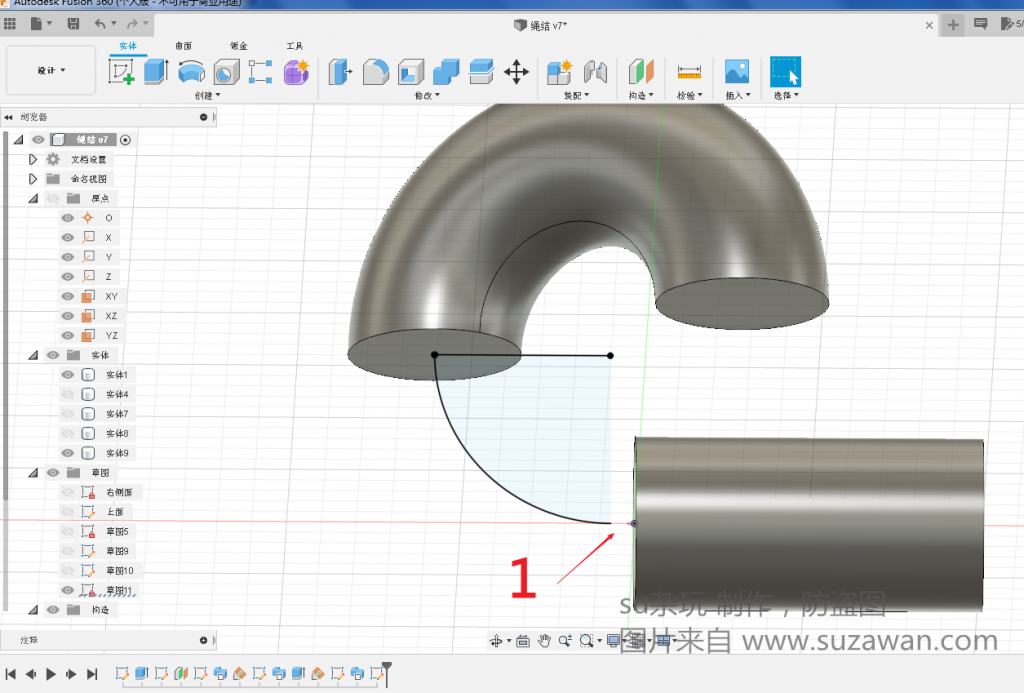

完成草图后，我们发现圆弧的点与右侧实体不连接，所以我们要移动下实体。

选中实体，按 M 弹出移动 窗口

然后扫掠 下

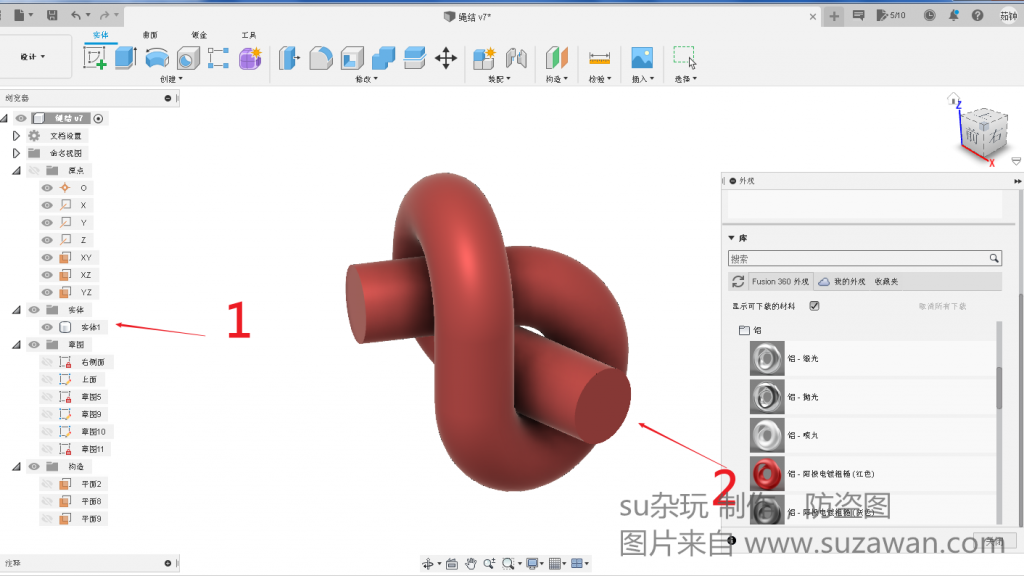

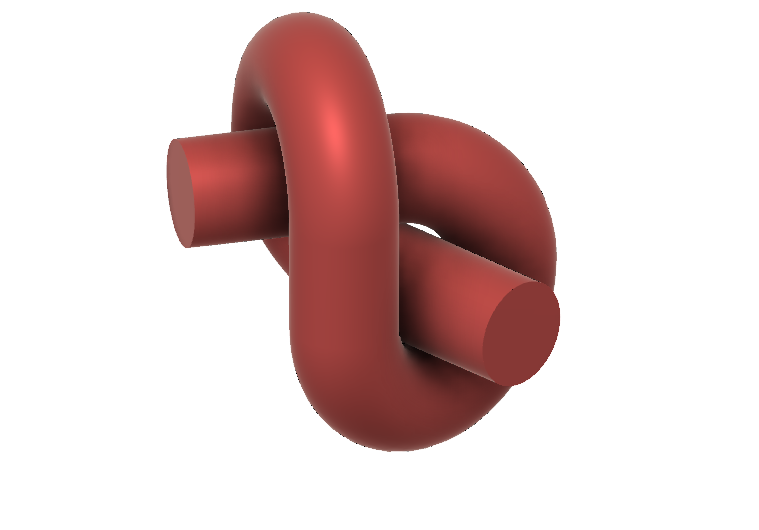

 按 A 弹出外观窗口，设置下实体颜色。

完！
